機器用電線
エコ・細径I／Oケーブル
UL758 Style 21100（80℃、30V）
特長
心線の配列・識別
- 絶緑材、シース材にノンハロゲン材であるポリオレフィン樹脂を採用しながらも柔軟性や難燃特性、電気的特性については従来品（PVC）と同等です。
- 環境対応製品です。RoHS指令に適合しています。
用途
- コンピューター、周辺機器、通信機器、事務機器などの機器内および機器間接鏡に使用できます。
- 圧接タイプのハーフピッチコネクタに接続できます。

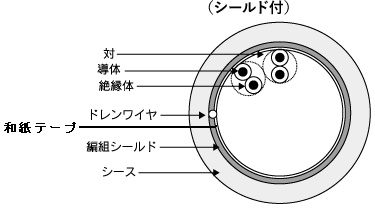

構造
特性
| 導体抵抗 Ω／km（20℃） | 222以下 | 特性インピーダンス（※1） Ω | 標準50 |
|---|---|---|---|
| 絶縁抵抗 MΩ-km（20℃） | 1以上 | 伝搬遅延時間（※1） ns／m | 標準5.1 |
| 耐電圧 Vrms／min | 500 | 近端クロストーク（※1） % | 標準4.5 |
| 静電容量（※1） pF／m | 標準98 | 難燃特性 | VW-1 |
- ※1 シングルエンドによる。
品名の表し方
| 7／0.127（a） P PE-（b）（21100）S |
- ※ （a）内は下記構成品表による対数を、（b）内は編組シールドの有無（FR：なし SFR：あり）をそれぞれご記入ください。
品種構成表
| 対数 | 心数 | 導体 （本／mm） |
絶縁体 | 絶縁体 外径 mm |
シース材 | シース厚さ mm |
シース外径 （シールド付き） mm |
|---|---|---|---|---|---|---|---|
| 5 | 10 | 28AWG （7／0.127） |
ポリオレフィン | 0.58 | 難燃 ポリオレフィン |
0.9 | 5.2 |
| 6 | 12 | 5.5 | |||||
| 7 | 14 | 5.5 | |||||
| 8 | 16 | 6.0 | |||||
| 10 | 20 | 6.1 | |||||
| 13 | 26 | 6.5 | |||||
| 14 | 28 | 6.5 | |||||
| 17 | 34 | 6.9 | |||||
| 18 | 36 | 7.0 | |||||
| 20 | 40 | 7.2 | |||||
| 25 | 50 | 8.0 | |||||
| 30 | 60 | 8.2 | |||||
| 32 | 64 | 8.3 | |||||
| 34 | 68 | 8.7 | |||||
| 40 | 80 | 9.5 | |||||
| 48 | 96 | 9.9 | |||||
| 50 | 100 | 9.9 |
- 本品種は受注生産品になります。
- シースの色は灰を標準色としています。
- 販売長は100mです。
- シールド付のものはドレンワイヤ（10／0.12TA）使用。
