マシンビジョン用インターフェースケーブル
1394.aロングケーブルシリーズ
概要
IEEE1394.a規格（4.5m）に対して400Mbpsで最大20m、200Mbpsで最大30m、および、100Mbpsで最大50mの長距離伝送が可能です。
- ※ IEEE1394.aコネクタ付での販売となります。
特長
- 特殊ケーブル構造（特許出願済）により、低減衰化を図り長距離伝送を可能としました。
- FA環境に対応するために特殊ケーブル構造とシールドにより耐ノイズ性のアップを図りました。
- コネクタにロック付き6ピンコネクタを標準として採用し、高い嵌合保持力を有します。
- コネクタ変換用アダプターケーブルを用意していますので、用途に応じて4ピン、ロック無し6ピンにも対応します。
- 環境対応製品です。RoHS指令に適合しています。
用途例
- 産業用機械などの画像入力用カメラとデータ端末間などの通信用に最適です。
- 特にカメラ部との距離が離れているような大型設備に適しています。
品名
| 品名 | 対応伝送速度 Mbps | ケーブル長 m |
|---|---|---|
| 1394ロングケーブル 400MBPS 5M ROHS | 400／200／100 | 5 |
| 1394ロングケーブル 400MBPS 10M ROHS | 400／200／100 | 10 |
| 1394ロングケーブル 400MBPS 15M ROHS | 400／200／100 | 15 |
| 1394ロングケーブル 400MBPS 20M ROHS | 400／200／100 | 20 |
| 1394ロングケーブル 200MBPS 30M ROHS | 200／100 | 30 |
| 1394ロングケーブル 100MBPS 40M ROHS | 100 | 40 |
| 1394ロングケーブル 100MBPS 50M ROHS | 100 | 50 |
仕様
| タイプ | ケーブル長 15m 以下 |
ケーブル長 15m 超 |
|
|---|---|---|---|
| ケーブル | シース材質 | PVC | |
| 色 | グレー | 青 | |
| 外径mm | 標準 6.4 | 標準 8.2 | |
| 完成品 | ケーブル長 m | 5,10,15 | 20,30,40,50 |
| コネクタの種類 | 1394 ラッチ付き 6 ピン | ||
| コネクタの色 | グレー | ||
性能・使用環境
| 伝送距離 および 伝送速度 |
400Mbps 時 20m 以下 |
|---|---|
| 200Mbps 時 30m 以下 | |
| 100Mbps 時 50m 以下 | |
| 適用部位 | 固定部 |
| 使用温度範囲 | -5 ～ 45°C |
| 最小曲げ半径 （推奨値）（※1） |
ケーブル長 15m 以下： 30mm 以上 ケーブル長 15m 超： 35mm 以上 |
- ※1 最小曲げ半径は、安定的にお使いいただくための推奨値です。

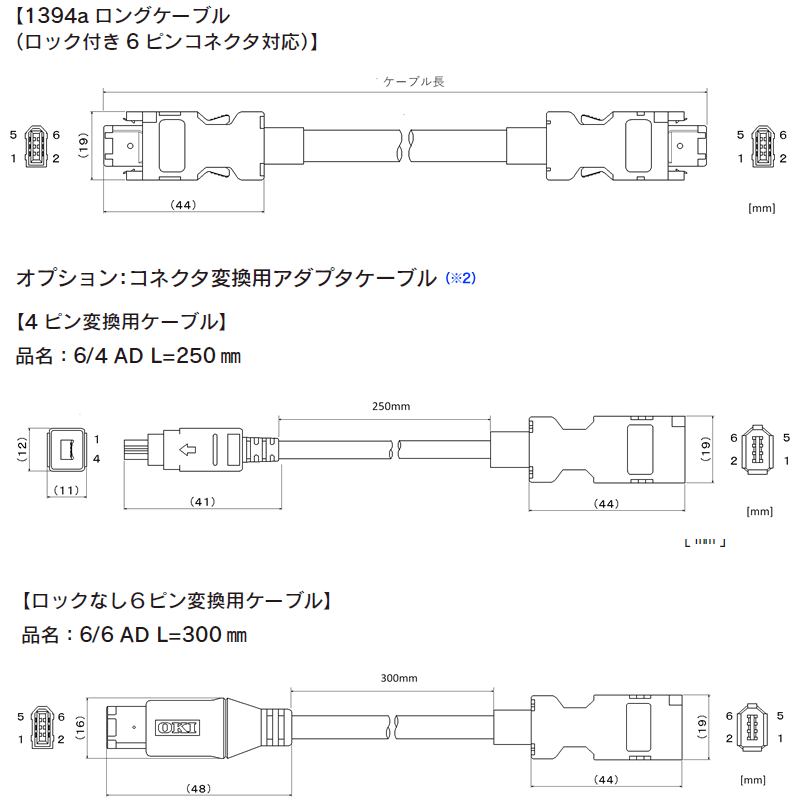

概観図
- ※2 オプションのコネクタ変換用アダプタケーブルはRoHS6物質までの対応品です。RoHS10物質には対応しておりません。
