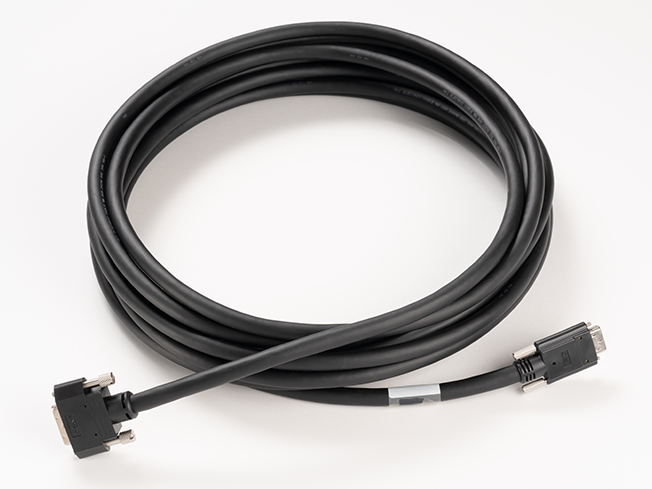

CL-KSシリーズ

概要

品名

②：コネクタ組合せ記号
③：ケーブル長記号（※1）
コネクタ組み合わせ記号、ケーブル長記号についてはカメラリンク_ラインアップ表 [301KB]をご参照ください。

• ※1　PoCLの場合は、電源の制約からケーブル長を10m以下にする必要があります。

仕様

	タイプ	PoCL／non-PoCL 共用
ケーブル	UL	UL758  Style  20276
	定格温度／定格電圧	80°C／ 30V
	シース材質	PVC
	色	黒
	外径	標準9.0mm
	難燃性	VW-1
完成品	PoCL	対応
	コネクタの種類	MDR またはSDR（26ピン） <コネクタ寸法はこちら>
	コネクタ色	カメラリンク_ラインアップ表 [301KB]参照

本製品は接続の方向性がございます。品名ラベルが貼られた側のコネクタをカメラ側に接続してください。

性能

伝送距離（目安）	7m（at 85MHz）
スキュー[ps／m]	25 以下
可動性能	摺動屈曲：300 万回以上（※2） 曲げ半径：100 mm 速度：70 回／分 摺動距離：300 mm

• ※2　試験条件・方法は当社独自のものです。これらのデータは参考値であり保証値ではありません。

使用環境

適用部位	固定部および可動部
使用温度範囲	-20 ～ 75°C
最小曲げ半径 （推奨値）（※3）	固定時：40 mm以上 可動時：100 mm以上

• ※3　最小曲げ半径は、安定的にお使いいただくための推奨値です。

---
