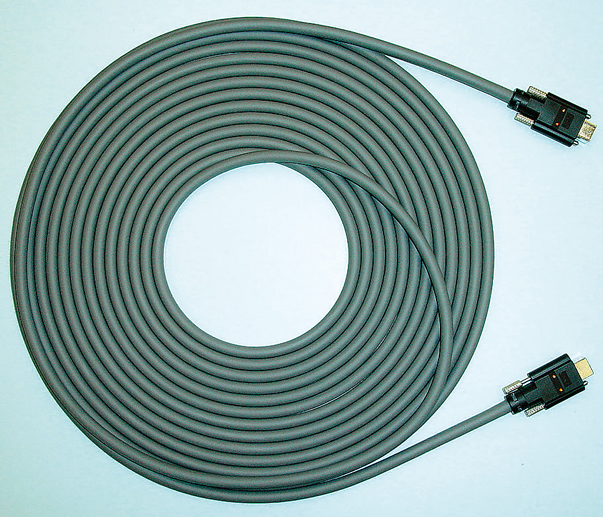

1394.bロングケーブル

概要

特長

• 特殊ケーブル構造採用により低減衰化し、標準4.5mの伝送距離を最大8mまでの距離延長を実現しました
• 特殊ケーブル構造＋シールドによるFA環境対応耐ノイズ性を実現しました。
• 環境対応製品です。RoHS指令に適合しています。

• ※ IEEE1394.bコネクタ付での販売となります。

用途

• 生産設備などの固定配線用長距離伝送に適しています。
• ロボット用カメラとの接続などの固定部での使用に適しています。

品名

①：ケーブル長記号（0.5m間隔で8mまで）
（例）5m：050　8m：080

• ※ 8mを超えるケーブル長につきましては、別途ご相談ください。

仕様

ケーブル	UL	UL758  Style  20379
	定格温度／定格電圧	80°C／ 30V
	シース材質	耐熱 PVC
	色	グレー
	外径	標準 6.7mm
	難燃性	VW-1
	ケーブル長	5 ～ 8m （0.5m 間隔）
完成品	コネクタの種類	スクリューロック付き 9ピン（ベータタイプ）
	コネクタの色	黒

性能

伝送速度および伝送距離	800Mbps 時 8m 以下

使用環境

適用部位	固定部
使用温度範囲	-5 ～ 45°C
最小曲げ半径 （推奨値）（※1）	30mm 以上

• ※1　最小曲げ半径は、安定的にお使いいただくための推奨値です。

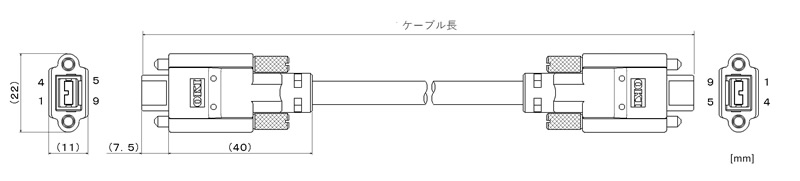

概観図

---
