マシンビジョン用インターフェースケーブル
CoaXPressVer.2.0 CXP12シリーズ
概要
- 伝送速度12.5Gbps／レーンに対応。4レーン接続で最大50Gbpsの高速伝送に対応。
- 固定配線用の最大伝送長は20m、可動配線用は最大10m。
（CXP-12伝送時） - コネクタは、BNC、Micro-BNCに対応。
- 可動耐久性：摺動1000万回以上、捻回30万回以上
（可動配線用１心の高耐久（RA）の場合。性能表参照）
品名
CXP12 - ① - ② - ③ - ④
- ①：心数
- 1心：1C 4心：4C
- ②：ケーブルタイプ記号
- 固定配線用 標準：H 長距離：L
可動配線用 高摺動細径：K 可動標準：KH 高耐久：RA - ③：コネクタ組合せ記号
- 両端BNC：BSBS Micro-BNC／BNC：MBSBS 両端Micro-BNC：MBSMBS
- ④：ケーブル長
- 記号例 5m：050 10m：100
仕様
ケ | ブ ル |
心数 | 1心 | 4心 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
ケーブルタイプ（※1） |
固定配線用 | 可動配線用 | 固定配線用 | 可動配線用 | ||||||
| 標準 （H） |
長距離 （L） |
高摺動 細径 （K） |
可動 標準 （KH） |
高耐久 （RA） |
標準 （H） |
長距離 （L） |
可動 標準 （KH） |
高耐久 （RA） |
||
| UL758 Style No | 10043 | 10756 | 10043 | 10043 | 10756 | 20276 | ||||
| 定格温度／電圧 | 80°C／30V | |||||||||
| シース材質 | 耐熱PVC | |||||||||
| 色 | 灰色 | 黒 | 灰色 | 黒 | ||||||
| 外径（標準） | 3.9mm | 7.0mm | 3.7mm | 4.6mm | 6.8mm | 9.2mm | 17.5mm | 11.4mm | 16.8mm | |
| 完成品 | コネクタの種類 | BNCまたはMicro-BNC | Micro-BNC | BNCまたはMicro-BNC | ||||||
- ※1 （）内は、ケーブルタイプを示します。
性能
| 心数 | 1心 | 4心 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
ケーブルタイプ |
固定配線用 | 可動配線用 | 固定配線用 | 可動配線用 | ||||||
| 標準 （H） |
長距離 （L） |
高摺動 細径 （K） |
可動 標準 （KH） |
高耐久 （RA） |
標準 （H） |
長距離 （L） |
可動 標準 （KH） |
高耐久 （RA） |
||
| 伝送クラス | CXP-12 | |||||||||
| 伝送速度 | 最大12.5Gbps | 最大50Gbps | ||||||||
| 伝送距離(最大) | 10m | 20m | 7m | 9m | 10m | 10m | 20m | 9m | 10m | |
可 動 性 能 （※2） |
摺動屈曲 | ― |
5000万回以上 R=50mm |
1000万回以上 R=50mm |
― |
1000万回以上 R=100mm |
||||
| 捻回 | ― |
― |
30万回以上±180° L=500mm |
― |
||||||
| 首振り屈曲 | ― |
― |
30万回以上 R=20mm |
― |
30万回以上 R=50mm |
|||||
- ※2 試験条件、方法は当社独自のものです。これらのデータは参考値であり保証値ではありません。
使用環境
| 心数 | 1心 | 4心 | |||||||
|---|---|---|---|---|---|---|---|---|---|
ケーブルタイプ |
固定配線用 | 可動配線用 | 固定配線用 | 可動配線用 | |||||
| 標準 （H） |
長距離 （L） |
高摺動 細径 （K） |
可動 標準 （KH） |
高耐久 （RA） |
標準 （H） |
長距離 （L） |
可動 標準 （KH） |
高耐久 （RA） |
|
| 使用温度範囲 | -10～60°C | ||||||||
| 適用部分 | 固定部 | 固定部および可動部 | 固定部 | 固定部および可動部 | |||||
| 最小曲げ半径 （推奨値）（※3） |
20mm | 30mm | 15mm | 20mm | 30mm | 40mm | 70mm | 50mm | 70mm |
- ※3 最小曲げ半径は、安定的にお使いいただくための推奨値です。
| 伝送クラス | CXP-12 | CXP-10 | CXP-6 | CXP-5 | CXP-3 | CXP-2 | CXP-1 | |
|---|---|---|---|---|---|---|---|---|
最大伝送距離 （m）（※4） |
固定配線用 | 20 | 27 | 30 | 43 | 77 | 86 | 108 |
| 可動配線用 | 10 | 14 | 15 | 23 | 38 | 42 | 44 | |
- ※4 最大伝送距離は、機器や使用条件によって異なりますので、ご評価による確認をお願いいたします。
概観図
1心タイプの場合

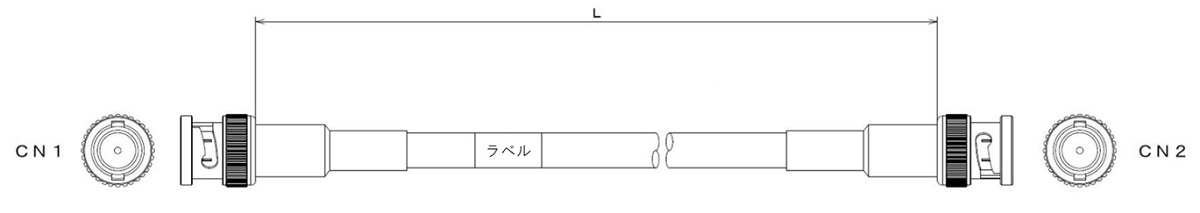

BNCコネクタ付

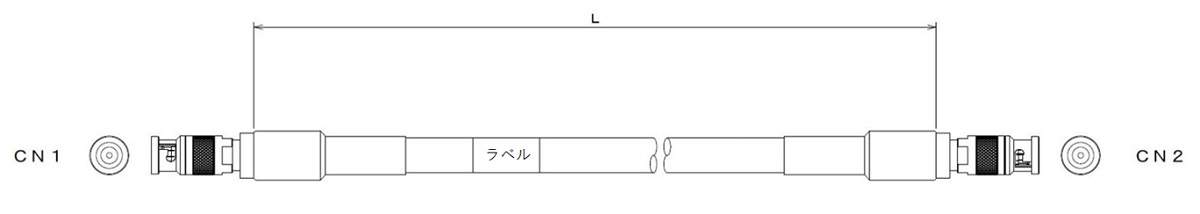

Micro-BNCコネクタ付
4心タイプの場合

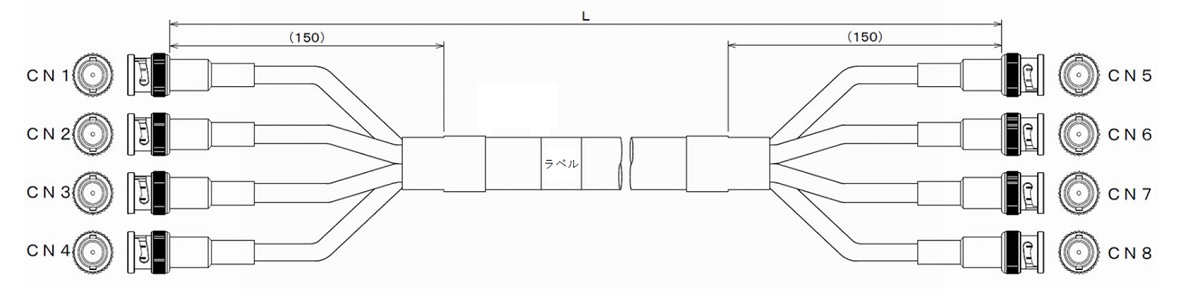

BNCコネクタ付

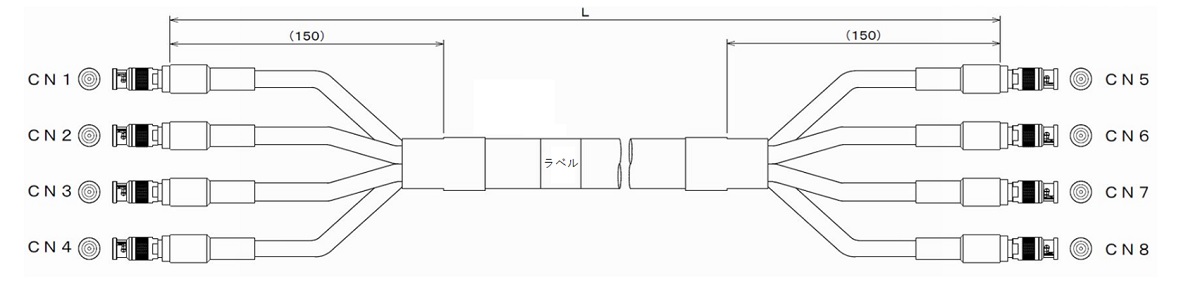

Micro-BNCコネクタ付
※は、日本インダストリアルイメージング協会の登録商標です。
