マシンビジョン用インターフェースケーブル

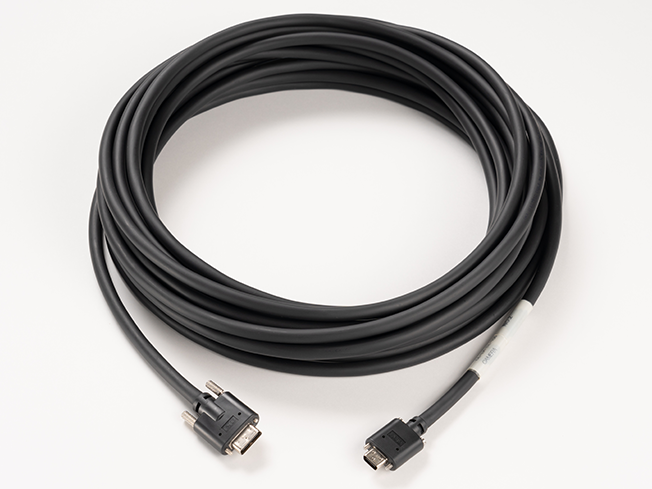

CL-LKシリーズ
概要
- PoCL-Lite 規格対応の可動用ケーブルです。コネクタは、小型な14ピンSDRコネクタが採用されており、超小型カメラ（Cubic 22mm）との接続に最適です。一般的なアナログカメラ用ケーブルよりも15%細くなっており取り回し性も良好です。
品名
②：コネクタ組合せ記号
③：ケーブル長記号（※1）
コネクタ組み合わせ記号、ケーブル長記号についてはカメラリンク_ラインアップ表 [301KB]
をご参照ください。
- ※1 PoCLの場合は、電源の制約からケーブル長を10m以下にする必要があります。
仕様
| タイプ | PoCLタイプ | |
|---|---|---|
| ケーブル | UL | UL758 Style 20276 |
| 定格温度／定格電圧 | 80°C／ 30V | |
| シース材質 | PVC | |
| 色 | 黒 | |
| 外径 | 標準6.7mm | |
| 難燃性 | VW-1 | |
| 完成品 | PoCL | 対応 |
| コネクタの種類 | SDR（26 ピンまたは14 ピン） <コネクタ寸法はこちら> |
|
| コネクタ色 | カメラリンク_ラインアップ表 [301KB] 参照 |
本製品は接続の方向性がございます。品名ラベルが貼られた側のコネクタをカメラ側に接続してください。
性能
| 伝送距離（目安） | 4m（at 85MHz） |
|---|---|
| スキュー[ps／m] | 50 以下 |
| 可動性能 | 摺動屈曲：100 万回以上（※2） 曲げ半径：100 mm 速度：18 回／分 摺動距離：1000mm |
- ※2 試験条件・方法は当社独自のものです。これらのデータは参考値であり保証値ではありません。
使用環境
| 適用部位 | 固定部および可動部 |
|---|---|
| 使用温度範囲 | -20 ～ 75°C |
| 最小曲げ半径 （推奨値）（※3） |
固定時：30 mm以上 可動時：100 mm以上 |
- ※3 最小曲げ半径は、安定的にお使いいただくための推奨値です。
