マシンビジョン用インターフェースケーブル
GVIF／GMSL 防水FAKRAコネクタ搭載
FAKRAコネクタ搭載マシンビジョン用ケーブル
概要

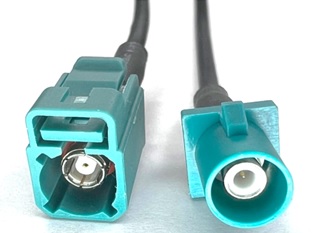

ジャック（左）とプラグ（右）
- 自動車における高周波テレマティクス・アプリケーションの標準インターフェース用FAKRAコネクタを採用し、IPX7の防水性能を実現。
- 摺動配線用ケーブルとして、当社のGiGE、USB3、CXP12より細径。
- 固定配線用ケーブル、摺動可動用ケーブルをご用意しております。最大4本まで接続可能で、最大15mまで対応しています。これにより、固定部位、可動部位などを分けて配線できることからメンテナンス性が向上します。
品名
FKR（CX）- ① - ② - ③ - ④
- ①：ケーブルタイプ記号
- 固定配線：H 可動配線：K
- ②：コネクタ組合せ記号
- 両端プラグ：PZPZ ジャック／プラグ：JZPZ 両端ジャック：JZJZ
- ③：防水
- あり:WP なし：記載しない
- ④：ケーブル長
- 記号例3ｍ：03015m：150
仕様
| 固定用 | 可動用 | |
|---|---|---|
| ケーブル外径 | 標準3mm | |
| 対応コネクタ | FAKRA（ジャックタイプ、プラグタイプ） | |
| 伝送距離 | 最大15m | 最大5m |
| 可動性能 （参考値） |
- | 摺動屈曲1,000万回以上（R37mm） |
| 使用温度範囲 | -10 ～ 60°C | |
- ※試験条件・方法は当社独自のものです。これらデータは参考値であり保証値ではありません。
外観図

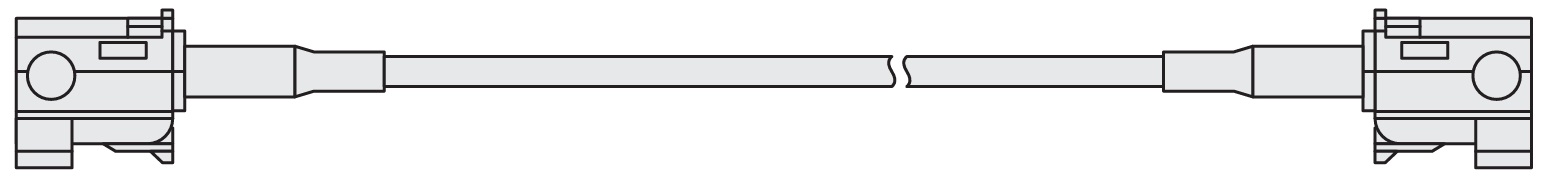

ジャックージャック仕様（カメラーグラバボード接続用）

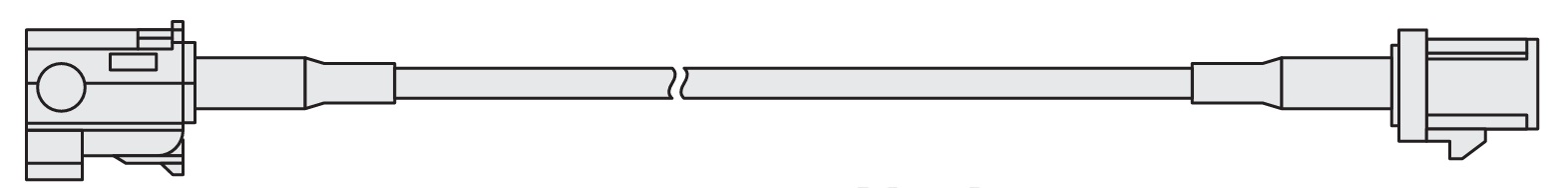

ジャックープラグ仕様（中継・延長用）
