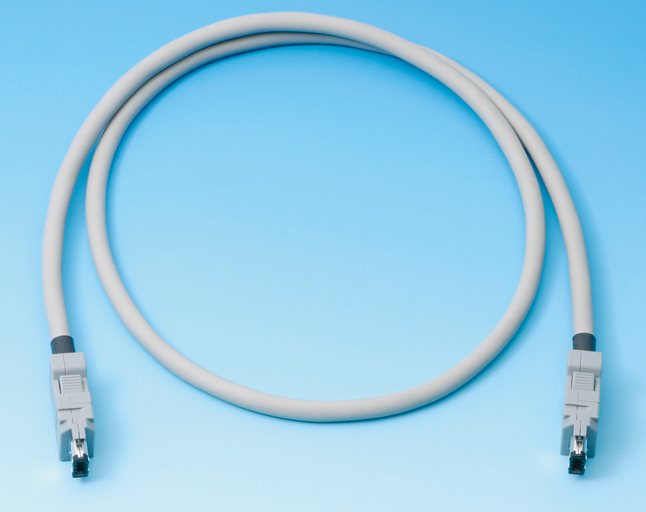

高摺動1394.aケーブル

概要

特長

• ケーブルベア内への配線などで摺動性を要求される用途に適しています。
• 導体構造、ケーブル材質により、高摺動性を実現しています。
• 環境対応製品です。RoHS指令に適合しています。

品名

①：ケーブル長（0.5m間隔で4.5mまで）

用途

• 生産設備などのケーブルベア内などへの適用に適しています。
• ロボット用カメラとの接続などの可動部での使用に適しています。

仕様

ケーブル	UL	UL758  Style  20276
	定格温度／定格電圧	80°C／ 30V
	シース材質	耐熱 PVC
	色	グレー
	外径	標準 7.4mm
	難燃性	VW-1
	ケーブル長	0.5 ～ 4.5m （0.5m 間隔）
完成品	コネクタの種類	1394 ラッチ付き 6ピン
	コネクタの色	グレー

性能

伝送距離 および 伝送速度	400Mbps 時 4.5m以下
可動性能	摺動屈曲：500万回以上（※1） 曲げ半径：30mm 速度：80回／分 摺動距離：300mm

• ※1　試験条件・方法は当社独自のものです。また、これらのデータは参考値であり保証値ではありません。

使用環境

適用部位	固定部および可動部
使用温度範囲	-5 ～ 45℃
最小曲げ半径 （推奨値）（※2）	30mm以上

• ※2　最小曲げ半径は、安定的にお使いいただくための推奨値です。

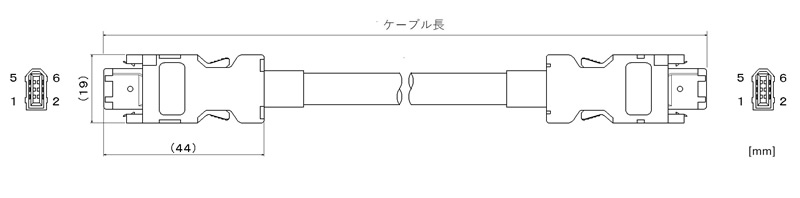

概観図

---
