マシンビジョン用インターフェースケーブル

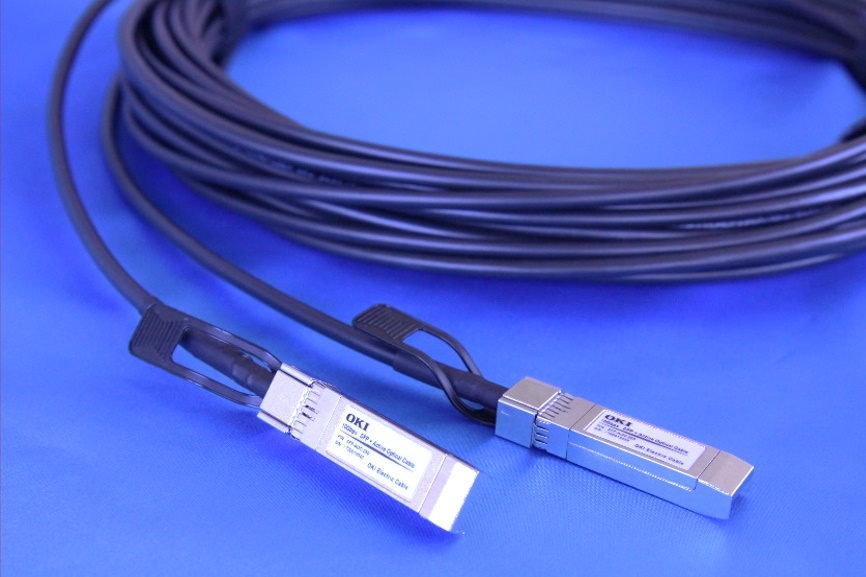

SFP＋AOCシリーズ
概要
- SFP+モジュール付き長距離・高速伝送光ケーブルです
- 伝送距離は最大82m、伝送速度は最大10Gbps （10GBASE-SR）
- 耐油性・耐摩耗性に優れた被覆材料を採用し、高い耐久性を有します
- 優れた柔軟性により狭い機器内での取り回しが容易です
用途
- SFPインタフェースマシンビジョンカメラ
- データセンターのサーバー機器間伝送
- 可搬型画像表示装置など可動を伴う機器
品名
SFP-AOC-L
Ｌ：ケーブル長
（例: 5m：050 25m：250 50m：500）
仕様
| ケーブル | 種類 | 光2心コード集合ケーブル |
|---|---|---|
| 光ファイバー | GI-50／125 OM2 | |
| シース材質 | 耐油・難燃ポリウレタン | |
| 色 | 黒 | |
| 外径 | 標準5.2mm | |
| 完成品 | モジュール | SFP+（ホットプラグ対応） |
| 推奨動作電圧 | 3.3 ±0.15 V | |
| 消費電力 | 1W |
性能
| 対応規格 | 10GBASE-SR |
|---|---|
| 伝送速度 | 最大10Gbps （誤り率 ≦ 10-12） |
| 伝送距離 | 最大82m |
| ケーブル許容張力 | 980N以上 |
| 可動性能（※1） （摺動屈曲） |
摺動屈曲：1億回以上 試験条件：R＝30mm |
- ※1 試験条件／方法は、当社独自のものです。データは参考値であり保証値ではありません。
使用環境
| 適用部位 | 固定部および可動部 |
|---|---|
| 使用温度／湿度 | 0 ～ 75°C／85%以下 |
| 保管温度／湿度 | -20 ～ 75°C／85%以下 |
ピン配置
| ピン番号 | 記号 | 信号名 |
|---|---|---|
| 1 | TGND | Transmit Ground |
| 2 | TX_FAULT | Transmit Fault |
| 3 | TX_DISABLE | Transmit Disable |
| 4 | MOD_DEF（2） | SDA Serial Data Signal |
| 5 | MOD_DEF（1） | SCL Serial Clock Signal |
| 6 | MOD_DEF（0） | TTL Low |
| 7 | RS0 | RX Rate Select, No used |
| 8 | RX_LOS | Receiver Loss of Signal, TTL High, open collector |
| 9 | RS1 | TX Rate Select, No used |
| 10 | RGND | Receiver Ground |
| 11 | RGND | Receiver Ground |
| 12 | RX- | Receive Data out Bar, ac coupled |
| 13 | RX+ | Receive Data out, ac coupled |
| 14 | RGND | Receiver Ground |
| 15 | VCCR | Receiver Power Supply |
| 16 | VCCT | Transmitter Power Supply |
| 17 | TGND | Transmitter Ground |
| 18 | TX+ | Transmit Data in, ac coupled |
| 19 | TX- | Transmit Data in Bar, ac coupled |
| 20 | TGND | Transmitter Ground |

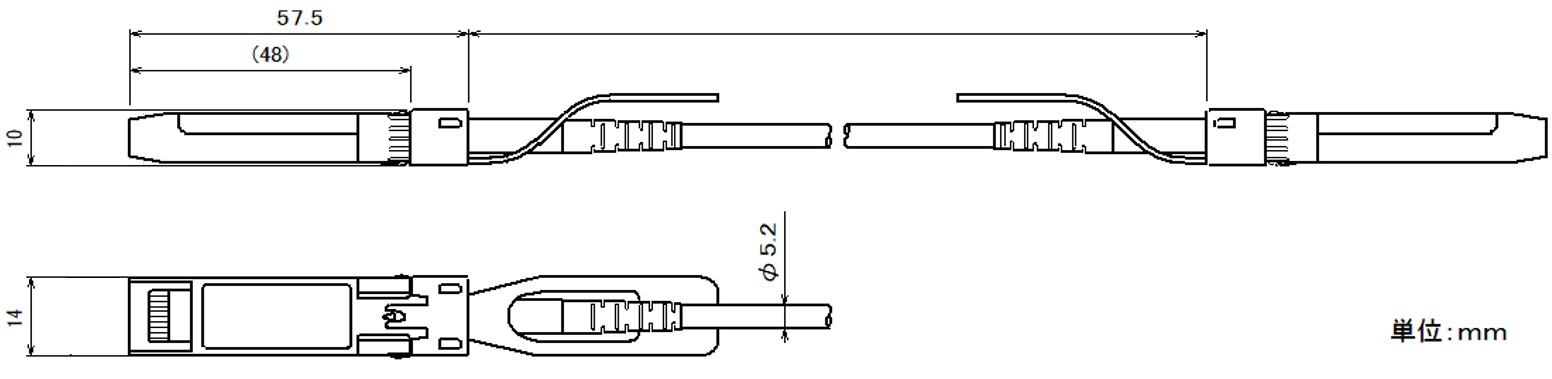

構成図
本品は、モジュール部は電子部品が組み込まれており、ケーブル部分には光ファイバが使用されております。
取り扱いおよびご使用時にはご注意願います。
