光ファイバーケーブル製品
【固定配線用】光ケーブル
概要
高速で高性能な全石英GI型マルチモードファイバーを実績のあるケーブルシースで保護し、且つ、通線作業に便利な鋼線をケーブル中心に配したLAN用光ケーブルです。
データセンターの装置間通信からビル内配線まで、幅広く使用できます。
特長
- 通線作業に便利な鋼線をケーブル中心に配置しております。
- 信頼性が高く、高速伝送、高速通信に対応する全石英GI型マルチモードファイバーを採用しておりますので、汎用的な周辺機器との組み合わせで安価に高速通信環境が構築できます。
- 環境対応にも配慮し、RoHS指令に適合しております。
用途例
- データセンター、オフィスビル、公共交通網、教育施設などの屋内、構内配線。
- 高速通信、および高い耐ノイズ性、ノイズ放射の抑制が求められる機器など。

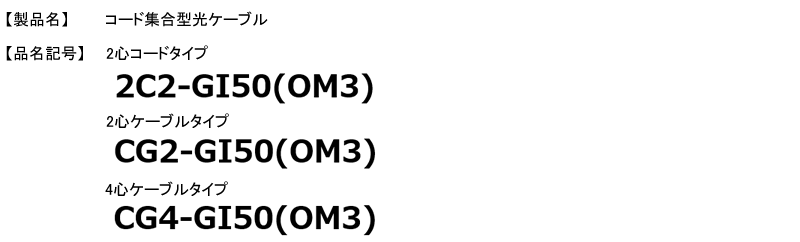

品名
仕様
| タイプ | 2C2-GI50（OM3） | CG2-GI50（OM3） | CG4-GI50（OM3） |
|---|---|---|---|
| ファイバー種別 | 全石英GI型マルチモードファイバー（OM3） | ||
| コア径／クラッド径 | 50 µm ／ 125 µm | ||
| 心線径 | 0.9 mm（ナイロン樹脂） | ||
| 抗張力繊維 | アラミド繊維 | ||
| コード径 | 2.0 × 4.0 mm （PVC樹脂、色：アクア） |
2.0 mm （PVC樹脂、色：アクア） |
|
| 心数 | 2 | 2 | 4 |
| 中心抗張力体 | - | φ 1.0 mm亜鉛メッキ鋼線 | |
| ケーブルシース径 | - | 7.4 mm（PVC樹脂、色：アクア） | |
性能
光学性能
| タイプ | 2C2-GI50（OM3） | CG2-GI50（OM3） | CG4-GI50（OM3） |
|---|---|---|---|
| 伝送損失 | ≦ 3.0 dB／km（λ=850 nm） ≦ 1.0 dB／km（λ=1300 nm） |
||
| 伝送帯域 | ≧ 1,500 MHz・km（λ=850 nm） ≧ 500 MHz・km（λ=1300 nm） |
||
使用環境
| タイプ | 2C2-GI50（OM3） | CG2-GI50（OM3） | CG4-GI50（OM3） |
|---|---|---|---|
| 使用温度範囲 | -20 ～ 60 ℃ | ||
| 許容張力 | 160 N以下 | 300 N以下 | |
| 許容曲げ半径 | 30 mm以上 | 80 mm以上 | |

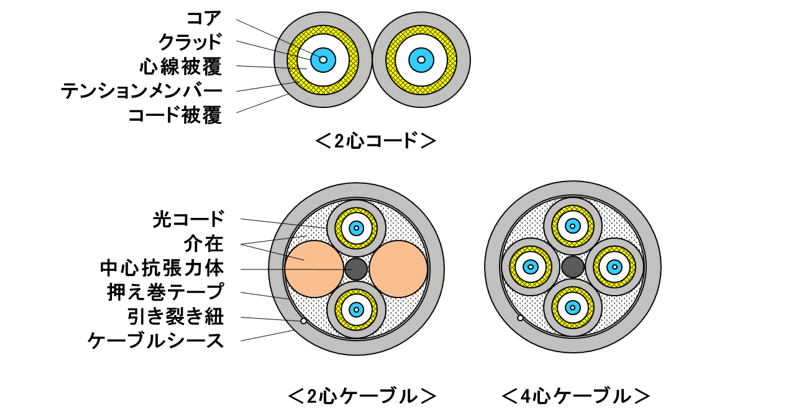

構造
