光ファイバーケーブル製品
【固定配線用】光ケーブル
概要
ケーブルの中心に配管やケーブルラックへの敷設時に光ファイバーに負荷を掛けず牽引するための被覆付き鋼線を配した固定配線用光ケーブルです。
特長
- コア部の径が全石英型光ファイバーと比較して大きいため、光モジュールや光ファイバー同士との結合効率が良く、またクラッド部が強靭で温度変化にも安定していることから、極めて扱い易い光ファイバーです。
- 光ファイバーの構造はステップインデックス型 のマルチモードファイバーで、機器内や施設内の短距離～中距離伝送に適しています。
- 環境対応製品です。RoHS指令に適合しています。
用途
- 高い耐ノイズ性やノイズ放射の抑制が要求される装置。
- 工場や施設内の装置間伝送。
- プラント施設で防爆仕様が要求される伝送用途。
仕様
| 項目 | 仕様 | |
|---|---|---|
| 光ファイバー種 | HPCF | |
| コア径／材質 | 200µm／石英ガラス | |
| クラッド径／材質 | 230µm／UV樹脂 | |
| 心線径／材質 | 0.9mm／PVC樹脂 | |
| 中心抗張力体 | PE被覆付き鋼線 | |
| コード径／材質 | 2.2mm／PVC樹脂 | |
| ケーブル径／材質 | 2心、4心 | 8.4mm／PVC樹脂 |
| 6心 | 9.5mm／PVC樹脂 | |
| 開口数（NA） | 0.41 | |
| 引張強度 | 2心、4心 | ≧735N |
| 6心 | ≧980N | |
| 許容曲げ半径 | 2心、4心 | ≧90mm |
| 6心 | ≧100mm | |
| 使用温度範囲 | −20～70°C | |
| 伝送損失 | λ=650nm | ≦15dB／km |
| λ=850nm | ≦7dB／km | |
| 伝送帯域（λ=850nm／@25°C） | ≧10MHz・km | |
- ※ 本仕様はHPCFファイバーの仕様を示しております。
POFなどにつきましては別途お問い合わせ、ご相談ください。

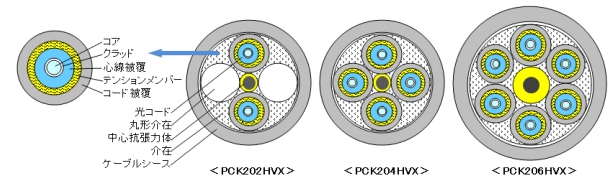

構造
型番
| 心数 | ケーブル単体 | コネクタ付き（注1） |
|---|---|---|
| 2 | PCK202HVX | OPC201HVX-□MB |
| 4 | PCK204HVX | 2×OPC201HVX-□MB |
| 6 | PCK206HVX | 3×OPC201HVX-□MB |
