光ファイバーケーブル製品
【高屈曲可動用】光ケーブル
概要
心線被覆に高強度で耐久性の高い特殊なナイロン樹脂を使用しているため、高い屈曲耐久性能と引っ張り強度を有しております。
また光ファイバーには全石英と比較してコア径が大きいHPCFファイバーを使用しているため、光モジュールや光ファイバー同士との結合効率が良く、機械的ストレスにも強いため、FA装置やロボット機器など屈曲性や強度を要求される用途に適した光ケーブルです。
特長
- コア部の径が全石英型光ファイバーと比較して大きいため、光モジュールや光ファイバー同士との結合効率が良く、またクラッド部が強靭で温度変化にも安定していることから、極めて扱い易い光ファイバーです。
- 光ファイバーの構造はステップインデックス型 のマルチモードファイバーで、機器内や施設内の短距離から中距離伝送に適しています。
- 環境対応製品です。RoHS指令に適合しています。
用途
- ロボットなどのFA装置で、屈曲性を要求される用途や高い耐ノイズ性、ノイズ放射の抑制が要求される装置に適しています。
- 車載や車両関係の高速で大容量伝送や、耐熱性が要求される用途にも適しています。
- プラント施設で防爆仕様が要求される伝送用途など。
仕様
| 項目 | 仕様 | |
|---|---|---|
| 光ファイバー種 | HPCF | |
| コア径／材質 | 200µm／石英ガラス | |
| クラッド径／材質 | 230µm／UV樹脂 | |
| 心線径／材質 | 0.9mm／ナイロン樹脂 | |
| コード径／材質 | 2.2mm／PVC樹脂 | |
| ケーブル径／材質 | 7.6mm／PVC樹脂 | |
| 開口数（NA） | 0.41 | |
| 引張強度 | ≧980N | |
| 許容曲げ半径 | ≧80mm | |
| 繰返し曲げ強度（※） | ≧2000万回（R50mm） | |
| 使用温度範囲 | −20～60°C | |
| 伝送損失 | λ=650nm | ≦15dB／km |
| λ=850nm | ≦7dB／km | |
| 伝送帯域（λ=850nm／@25°C） | ≧10MHz・km | |
- ※本特性は当社試験条件での実測値を示します。保証値ではありません
詳細は、HPCF光ファイバーケーブルの性能をご参照ください。

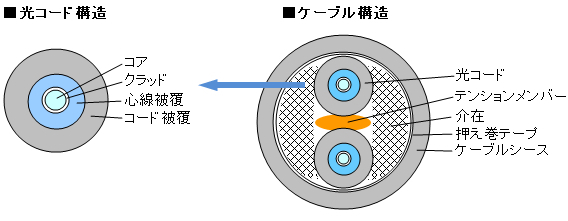

構造
型番
| 心数 | ケーブル単体 | コネクタ付き（注1） |
|---|---|---|
| 2 | PCK202HPX | OPC201HPX-□MB |
- 製品・技術に関してのお問い合わせ
