- 【固定配線用】ノンメタリック光ケーブル
光ファイバーケーブル製品
【固定配線用】ノンメタリック光ケーブル
概要
ケーブルの中心に配管やケーブルラックへの敷設時に光ファイバーに負荷を掛けず牽引するための高強度なFRP（繊維強化プラスチック）を配した固定配線用ノンメタリック光ケーブルです。
ケーブルの構成部材に一切の金属物を使用していないノンメタリック仕様としているため、高電圧環境下で使用される場合や、装置間電位差、雷など電気的な影響が懸念される場所での使用に適しております。
特長
- コア部の径が全石英型光ファイバーと比較して大きいため、光モジュールや光ファイバー同士との結合効率が良く、またクラッド部が強靭で温度変化にも安定していることから、極めて扱い易い光ファイバーです。
- 配管やケーブルラックへの敷設時に使用するテンションメンバーに高強度FRPを使用しているため、一般的な鋼線と同等の張力を有しております。
- 環境対応製品です。RoHS指令に適合しています。
用途
- 高い耐ノイズ性やノイズ放射の抑制が要求される装置。
- 高電圧環境で装置間の電位差が問題になる場合や、漏電、雷サージによる影響を防止したい用途など。
- プラント施設で防爆仕様が要求される伝送用途。
仕様
| 項目 | 仕様 | |
|---|---|---|
| 光ファイバー種 | HPCF | |
| コア径／材質 | 200µm／石英ガラス | |
| クラッド径／材質 | 230µm／UV樹脂 | |
| 心線径／材質 | 0.9mm／PVC樹脂 | |
| コード径／材質 | 2.2mm／PVC樹脂 | |
| 中心抗張力体径／材質 | 2.8mm／PE被覆付きFRP | |
| ケーブル径／材質 | 9.5mm／PVC樹脂 | |
| 開口数（NA） | 0.41 | |
| 引張強度 | ≧735N | |
| 許容曲げ半径 | ≧190mm | |
| 使用温度範囲 | −20～60°C | |
| 伝送損失 | λ=650nm | ≦15dB／km |
| λ=850nm | ≦7dB／km | |
| 伝送帯域（λ=850nm／@25°C） | ≧10MHz・km | |

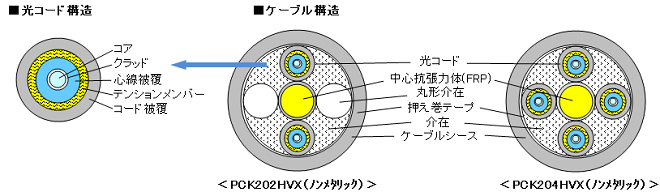

構造
型番
| 心数 | ケーブル単体 | コネクタ付き（注1） |
|---|---|---|
| 2 | PCK202HVX（ノンメタリック） | OPC201HVXN-□MB |
| 4 | PCK204HVX（ノンメタリック） | 2×OPC201HVXN-□MB |
