光ファイバーケーブル製品
【機器内配線用】光コード
概要
機器内配線やラック間配線などに最適な扱いやすい光コード製品です。単心タイプ、2心めがねタイプなど各種取り揃えております。
特長
- コア部の径が全石英型光ファイバーと比較して大きいため、光モジュールや光ファイバー同士との結合効率が良く、またクラッド部が強靭で温度変化にも安定していることから、極めて扱い易い光ファイバーです。
- 光ファイバーの構造はステップインデックス型 のマルチモードファイバーで、機器内配線に適したコード型製品です。
- 環境対応製品です。RoHS指令に適合しています。
用途
- 高い耐ノイズ性、ノイズ放射の抑制が要求される機器内やラック間配線に適しています。
- 車載や車両関係の高速で大容量伝送や、耐熱性が要求される用途にも適しています。
仕様
| 項目 | 仕様 | |
|---|---|---|
| 光ファイバー種 | HPCF | |
| コア径／材質 | 200µm／石英ガラス | |
| クラッド径／材質 | 230µm／UV樹脂 | |
| 心線径／材質 | 0.9mm／PVC樹脂 | |
| コード径 | 単心タイプ | 2.2mm |
| 2心タイプ | 2.2×4.4mm | |
| コード色／材質 | 黒／PVC樹脂 | |
| 開口数（NA） | 0.41 | |
| 引張強度 | 単心タイプ | ≧127N |
| 2心タイプ | ≧245N | |
| 許容曲げ半径 | ≧30mm（2心は短径方向のみ） | |
| 使用温度範囲 | −20～70°C | |
| 伝送損失 | λ=650nm | ≦15dB／km |
| λ=850nm | ≦7dB／km | |
| 伝送帯域（λ=850nm／@25°C） | ≧10MHz・km | |
- ※ 本仕様はHPCFファイバーの仕様を示しております。
全石英ファイバーにつきましては別途お問い合わせ、ご相談ください。

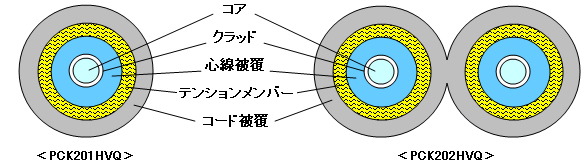

構造
型番
| 心数 | ケーブル単体 | コネクタ付き（注1） |
|---|---|---|
| 単心 | PCK201HVQ | OPC101HVQ-□MB |
| 2心 | PCK202HVQ | OPC201HVQ-□MB |
- □：ケーブル長をメートル単位でご指定ください。
- 注1：本型番は単心コードの場合はJIS-F05型コネクタ、2心コードの場合はJIS-F07型コネクタ付きの場合です。
他のコネクタをご希望の場合は別途お問い合わせください。
