光ファイバーケーブル製品
【屋外用】アルミラミネート（LAP）光ケーブル
概要
ケーブルシースの内側に隔湿性に優れたアルミラミネートテープを重ね巻きし、さらにケーブルシース樹脂と一体に融着することにより、外部からの透湿による光ファイバー性能への影響を長期に亘って防ぐ、屋外敷設用光ケーブルです。
特長
- コア部の径が全石英型光ファイバーと比較して大きいため、光モジュールや光ファイバー同士との結合効率が良く、またクラッド部が強靭で温度変化にも安定していることから、極めて扱い易い光ファイバーです。
- ケーブルシースの内側に隔湿性に優れたアルミラミネートテープを使用。外部からの透湿による光ファイバー性能への影響を防ぎます。
- 環境対応製品です。RoHS指令に適合しています。
用途
- 屋外に設置された機器、装置間の伝送や、湿度の高い地下などへの固定配線用途など。
- 特に外部ノイズからの影響を完全に防ぎたい通信用途など。
仕様
| 項目 | 仕様 | |
|---|---|---|
| 光ファイバー種 | HPCF | |
| コア径／材質 | 200µm／石英ガラス | |
| クラッド径／材質 | 230µm／UV樹脂 | |
| 心線径／材質 | 0.9mm／PVC樹脂 | |
| コード径／材質 | 2.2mm／PVC樹脂 | |
| 中心抗張力体径／材質 | φ1.7mm／PE被覆付き鋼線 | |
| ケーブル径／材質 | 10.5mm／PE樹脂 | |
| 開口数（NA） | 0.41 | |
| 引張強度 | ≧1450N | |
| 許容曲げ半径 | ≧100mm | |
| 使用温度範囲 | −20～70°C | |
| 伝送損失 | λ=650nm | ≦15dB／km |
| λ=850nm | ≦7dB／km | |
| 伝送帯域（λ=850nm／@25°C） | ≧10MHz・km | |
- ※ 本仕様はHPCFファイバーの仕様を示しております。
全石英ファイバーにつきましては別途お問い合わせ、ご相談ください。

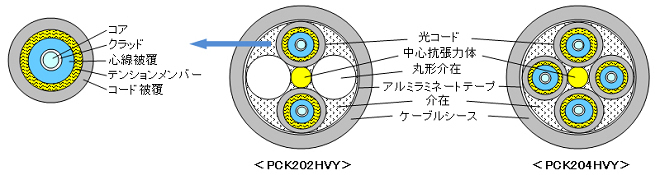

構造
型番
| 心数 | ケーブル単体 | コネクタ付き（注1） |
|---|---|---|
| 2 | PCK202HVY | OPC201HVY-□MB |
| 4 | PCK204HVY | 2×OPC201HVY-□MB |
