光ファイバーケーブル製品

【低温環境用】柔軟光ケーブル

概要

【低温環境用】柔軟光ケーブル

低温の環境下で可動させてもケーブルが硬くなりにくく、ケーブルシースの割れが発生しにくい、特殊な素材を使用した低温環境用柔軟光ケーブルです。
寒冷地に設置された可動装置で、特に捻回性能が求められる用途に使用できます。また光ファイバーには全石英と比較してコア径が大きいHPCFファイバーを採用しておりますので、光モジュールや光ファイバー同士の結合効率が良く、低温環境下でも安定した特性が得られます。

特長

コア部の径が全石英型光ファイバーと比較して大きいため、光モジュールや光ファイバー同士との結合効率が良く、またクラッド部が強靭で温度変化にも安定していることから、極めて扱い易い光ファイバーです。
光ファイバーの構造はステップインデックス型のマルチモードファイバーで、低温時でもケーブルが硬くなりにくいため低温環境下でのケーブル破損を防ぎます。
環境対応製品です。RoHS指令に適合しています。

用途

特に寒冷地に設置された可動が必要な屋外施設（風力発電装置など）の装置内配線など。
さらに、高い耐ノイズ性、ノイズ放射の抑制が要求される環境や装置など。

仕様

項目		仕様
光ファイバー種		HPCF
コア径／材質		200µm／石英ガラス
クラッド径／材質		230µm／UV樹脂
心線径／材質		0.6mm／ナイロン樹脂
コード径／材質		2.2mm／PVC樹脂
中心抗張力体径／材質		6.2mm／PE被覆付き鋼線
ケーブル径／材質		14.0mm／PVC樹脂
開口数（NA）		0.41
引張強度		≧760N
許容曲げ半径		≧145mm
使用温度範囲		−40～70°C
伝送損失	λ=650nm	≦15dB／km
伝送損失	λ=850nm	≦7dB／km
伝送帯域（λ=850nm／@25°C）		≧10MHz・km

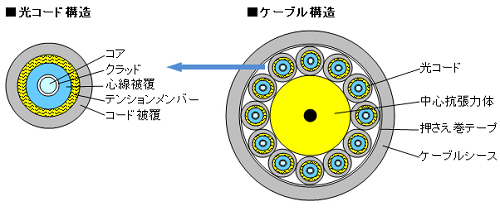

構造

型番

心数	ケーブル単体	コネクタ付き（注1）
12	PCK2012HNKVX（タイカン）	6xOPC201HNKVX-□MB

□：ケーブル長をメートル単位でご指定ください。
注1：本型番はJIS-F07型コネクタ付きの場合です。他のコネクタをご希望の場合は別途お問い合わせください。
