【機器内・機器間用】光メタル複合ケーブル

概要

【屋内用】光メタル複合ケーブル

1本のケーブル内に高速伝送が可能な光ファイバーと、電源や低速制御信号などを伝送するメタル線を一体化した屋内用光メタル複合ケーブルです。
従来複数本必要だった機器回りをスッキリさせることができ、また可動用途にも対応できるため、FA機器など様々な用途に活躍します。用途や条件に応じて丸型、平型、また心数やシールドの有無など、様々なカスタムニーズに対応いたします。

用途

電源供給が必要で、極力ケーブル径を細く、重量を軽くしたい機器や、大容量で高速伝送が必要な高精細ディスプレイ機器など。
伝送距離が長く、ノイズの影響を嫌う精密機器や、屈曲可動回数が多いFA機器など。
耐捻回性が求められる可搬型機器など。

構造

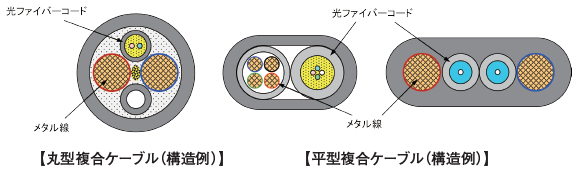

以下の構造図は丸型複合ケーブルおよび平型複合ケーブルの一例を示します。用途や仕様に応じて構造を選定します。
丸型は主に柔軟性と細径化を求める場合に使用されます。
平型は高摺動、高屈曲特性を求める場合や、捻回を嫌う用途の場合に使用されます。
使用する光ファイバーはHPCFファイバーや全石英ファイバーなど、要求性能に応じて対応が可能です。

※ 本製品はカスタム対応製品になります。ご要求、ご質問は別途お問い合わせ、ご相談ください。
