【屋外用】光メタル複合ケーブル

概要

【屋外用】光メタル複合ケーブル

1本のケーブル内に高速伝送が可能な光ファイバーと、電源や低速制御信号などを伝送するメタル線を一体にケーブル化した屋外用光メタル複合ケーブルです。
1回の敷設作業で光ケーブルとメタルケーブルを同時に敷設でき、また専用の複合コネクタを使用することにより敷設工事時間の短縮と部材費の低減が図れます。
ケーブルシースは隔湿性に優れたLAP構造としています。

特長

光ケーブルとメタルケーブルを別々に敷設した場合、部材コストや敷設作業コストがそれぞれに必要ですが、本ケーブルは信号伝送用の光ファイバーと、給電用のメタル電線が1本のケーブル内に入っているため、一回の敷設作業で済み経済的です。
光ファイバーは使用される機器に応じて、シングルモードファイバーやGIファイバー、HPCFファイバーなど、また給電用メタル電線もご要求の仕様に応じてサイズや本数などカスタムに対応いたします。
ケーブルも用途に応じて、屋内敷設用や屋外敷設用、固定用途、可動用途などご要求に応じて対応いたします。

用途

外部給電が困難な道路や空港などの屋外設置機器や遠隔操作が必要な装置など。
特に高速信号への外部ノイズからの影響を完全に防ぎたい通信用装置など。

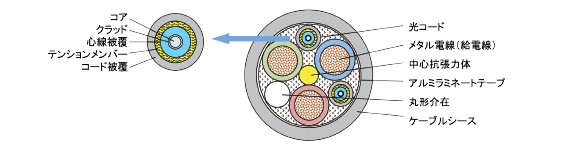

構造

仕様

項目		仕様
心数		光ファイバー：2心メタル電線：3心
光コード	光ファイバー種	全石英シングルモードファイバー
	モードフィールド径	9.2µm
	クラッド径	125µm
	心線径／材質	0.9mm／PE樹脂
	コード径／材質	2.0mm／PE樹脂
	伝送損失	0.5dB／km（λ=1310nm）
メタル電線	導体構成	37／0.26（AWG14）
	導体外径	1.8mm
	絶縁体外径	3.4mm／PE樹脂
	導体抵抗	9.8Ω／km
	絶縁抵抗	2500MΩ以上
	耐電圧	AC1500V-1分間
中心抗張力体／材質		φ1.0mm／鋼線
防湿処理		アルミラミネートテープ
ケーブルシース外径／材質		12.5mm／PE樹脂
引張強度		≧440N
許容曲げ半径	敷設時	≧250mm
許容曲げ半径	固定時	≧125mm （光ファイバーコードは30mm）
使用温度範囲		−20～70°C
使用湿度範囲		85%RH以下
使用環境		屋外

※ 本構造、ならびに仕様はシングルモードファイバーを用いた複合ケーブル製品の一例です。
これ以外にも各種ございます。詳しくは別途お問い合わせ、ご相談ください。

型番

製品型番	CG1.7-SM2C3LAP
