通信・防災
ボタン電話用屋内ケーブル
日本電線工業会規格 JCS9071（一般記号：BTIEV）
概要

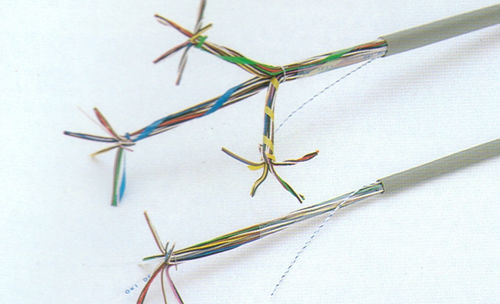

- 全心線着色識別星形ポリエチレン絶縁ビニルシースケーブルです。
- 細径で配線が楽です。
- 全心線をカラーリングし、規則的に組み合わせることにより識別しやすく、接続作業が容易です。
- 引き裂き紐入りなので、シースの引き裂きが容易です。
- 可とう性、色調、外観に優れています。
用途例
- ビル構内、オフィス、家庭内などのボタン電話装置配線。
品名
例
仕様
材質・構成
| 導体 | 軟銅線 | |
|---|---|---|
| 絶縁体 | ポリエチレン | |
| シース | 種別 | PVC |
| 色 | ねずみ | |
| 販売長 [m] | 100 | |
| 梱包形態 | 把巻き | |
- ※ 標準長以外やドラム巻をご希望の場合はご相談ください。
性能
電気性能
| 導体抵抗[Ω／km] （20℃） | 147.5以下 |
|---|---|
| 絶縁抵抗[MΩ・km] （20℃） | 5000以上 |
| 耐電圧[V-min] | DC500またはAC350（実効値） |
使用環境
| 使用温度範囲 | -15～60℃ |
|---|---|
| 最小曲げ半径（推奨値） | 4D以上 |
D：ケーブル外径
ラインアップ

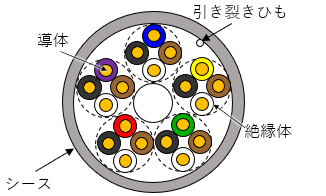

（例）10対
| 導体径 [mm] |
絶縁体厚さ [標準 mm] |
対数 | 仕上外径 [標準 mm] |
概算質量 [kg／km] |
|---|---|---|---|---|
| 0.4 | 0.13 | 10 | 5.6 | 50 |
| 12 | 5.7 | 50 | ||
| 20 | 7.6 | 85 | ||
| 30 | 8.6 | 115 | ||
| 40 | 10.1 | 140 | ||
| 50 | 11.1 | 170 |
詳細仕様は納入仕様書をご依頼ください。
