通信・防災
電子ボタン電話用ETIケーブル
日本電線工業会規格 JCS 5504（一般記号：EBT）
概要
- デジタル通信の配線用ツイストペアケーブルです。
- 対構成なので、漏話特性が良好です。
- EMI対策に優れるSLA （テープシールド）タイプもご用意しています。
- 全心線をカラーリングし、規則的に組み合わせることにより識別しやすく、接続作業が容易です。
用途例
- 電子ボタン電話装置などのデジタル通信用配線。
品名
例
- ※ SLA（アルミラミネートテープ）シールド付きもございます。お問い合わせください。
仕様
材質・構成
| 導体 | 軟銅線 | |
|---|---|---|
| 絶縁体 | ポリエチレン | |
| シース | 種別 | PVC |
| 色 | 灰 | |
| 販売長 [m] | 2～6対：200m 10対以上：100m |
|
| 梱包形態 | 把巻き | |
- ※ 標準長以外やドラム巻をご希望の場合はご相談ください。
性能
電気性能
| 導体径 | 0.4mm | 0.5mm | 0.65mm |
|---|---|---|---|
| 導体抵抗[Ω／km] （20℃） | 147.5以下 | 93.5以下 | 56.5以下 |
| 絶縁抵抗[MΩ・km] （20℃） | 5000以上 | ||
| 耐電圧[V-min] | DC500またはAC350（実効値） | ||
使用環境
| 使用温度範囲 | -15～60℃ |
|---|---|
| 最小曲げ半径（推奨値） | 4D以上 |
D：ケーブル外径
ラインアップ

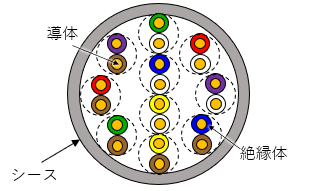

（例）10対
| 導体径 [mm] |
絶縁体厚さ [標準 mm] |
対数 | 仕上外径 [標準 mm] |
概算質量 [kg／km] |
|---|---|---|---|---|
| 0.4 | 0.13 | 2 | 3.6 | 15 |
| 3 | 4.0 | 18 | ||
| 4 | 4.3 | 22 | ||
| 6 | 4.8 | 30 | ||
| 10 | 5.7 | 45 | ||
| 20 | 7.5 | 80 | ||
| 0.5 | 0.15 | 1 | 3.1 | 15 |
| 2 | 4.0 | 19 | ||
| 3 | 4.5 | 24 | ||
| 4 | 4.9 | 30 | ||
| 5 | 5.3 | 35 | ||
| 6 | 5.6 | 40 | ||
| 10 | 6.6 | 60 | ||
| 20 | 8.6 | 110 | ||
| 30 | 10.5 | 160 | ||
| 0.65 | 0.20 | 2 | 4.7 | 27 |
| 3 | 5.4 | 36 | ||
| 4 | 5.9 | 44 |
詳細仕様は納入仕様書をご依頼ください。
