通信・防災
モジュラーコード

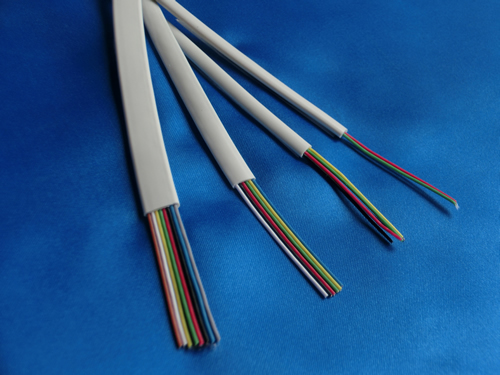

概要
- 電話回線と電話機本体を接続するための電話機コードです。
- 用途に合わせて導体種別は銅箔糸／撚り線の2種類あります。
- 心数は2、4、6、8心の4種類となります。
- 定格温度は60℃です。
用途例
- 電話機接続用。
品名
例 銅箔糸導体の場合
例 撚り線導体の場合
仕様
材質・構成
| タイプ | 銅箔糸導体 | 撚り線導体 | |||
|---|---|---|---|---|---|
| 導体 | 種別 | 銅箔 | すずめっき軟銅撚り線 | ||
| 構成 | 中心糸に箔1枚巻き付け×4本撚り | 7／0.16 | |||
| 絶縁体 | 種別 | ポリオレフィン | |||
| 色 | 断面形状による | ||||
| 外径 [標準mm] | 標準 0.92 | ||||
| シース | 種別 | PVC | |||
| 色 | 白（ＷQ）、黒（K） | ||||
| 外径 [mm] （短径×長径）※1 |
2心： 2.5×4.6 |
4心： 2.5×4.7 |
6心： 2.5×6.55 |
8心： 2.5×8.8 |
|
| 販売長 [m] | 100 | ||||
| 梱包形態 | 把巻き | ||||
- ※1 外径は、銅箔糸導体タイプ、撚り線導体タイプとも同一です。

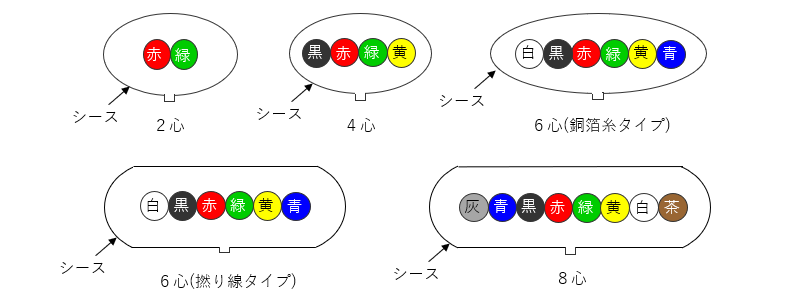

断面形状
- ※2 2心、4心、8心の断面形状は、銅箔糸導体タイプ、撚り線導体タイプとも同一です。
性能
電気性能
| タイプ | 銅箔糸導体 | 撚り線導体 |
|---|---|---|
| 導体抵抗[Ω／km] （20℃） | 1130以下 | 140以下 |
| 絶縁抵抗[MΩ・km] （20℃） | 500以上 | |
| 耐電圧[V-min] | AC500 | |
使用環境
| 使用温度範囲 | 0～60℃ |
|---|
