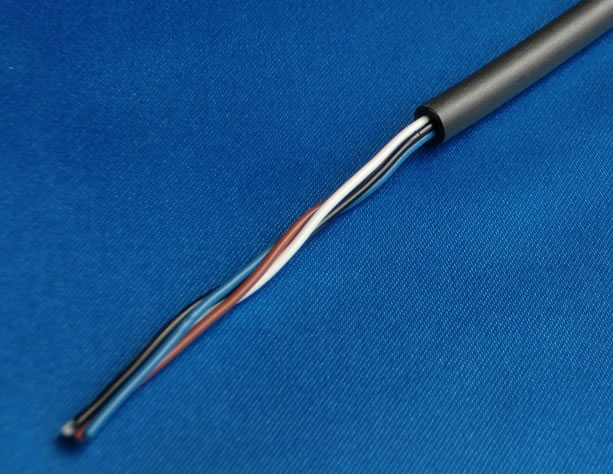

通信用屋外線ケーブル
日本電線工業会規格　JCS9069（一般記号：TOEV-SS）

概要

用途例

• 電話加入者端末への引込線。

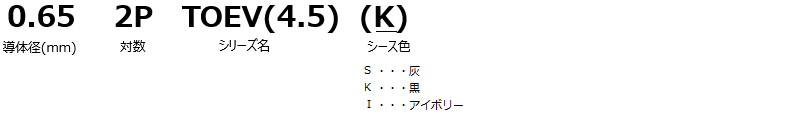

品名

例　支持線なしの場合

例　支持線付きの場合

仕様

タイプ		支持線なし	支持線付き
導体	種別	軟銅線
	外径 [mm]	0.65
絶縁体	種別	ポリエチレン
	厚さ [mm]	標準0.20
対数		2
シース	種別	PVC
	色	灰、黒、アイボリー	黒
	外径 [mm]	標準4.5	標準4.0×7.2
支持線		-	亜鉛めっき鋼線
概算質量 [kg／km]		標準30	標準50
販売長 [m]		200
梱包形態		把巻き

• ※1　短径×長径（構造図参照）

性能

電気性能

導体抵抗[Ω／km] （20℃）	56.5以下
絶縁抵抗[MΩ・km] （20℃）	5000以上
耐電圧[V-min]	DC500またはAC350（実効値）

使用環境

使用温度範囲	-15～60℃
最小曲げ半径（推奨値）	4D以上

D：ケーブル外径

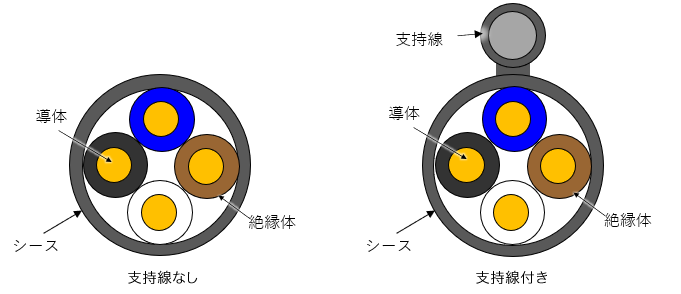

構造

詳細仕様は納入仕様書をご依頼ください。

---
