通信・防災

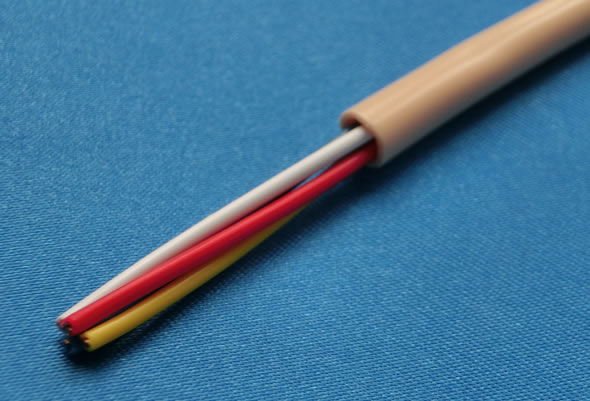

防災ケーブル 警報用OPケーブル®
日本電線工業会規格 JCS4396（一般記号：AEV／AEVオクナイ）
概要
- 消防用設備などの配線に使用されるケーブルです。
- 耐火・耐熱電線認定委員会（JCT）の評定品です。
用途例
- 消防用設備などの配線
- 自動火災警報設備（受信機－感知器間、受信機－表示灯、受信機－発信機間）
- 排煙設備（制御盤手動起動装置－感知装置間）
- 無線通信補助設備（増幅器－混合分配器間、混合分配器－無線機接続端子間）
品名
例
- 一般用（屋内・屋外）については、お問い合わせください。
仕様
| 導体径 | 0.65mm | 0.9mm | 1.2mm | ||||
|---|---|---|---|---|---|---|---|
| 導体 | 種別 | 軟銅線 | |||||
| 外径 [mm] | 0.65 | 0.9 | 1.2 | ||||
| 絶縁体 | 種別 | ポリエチレン | |||||
| 厚さ [mm] | 標準0.20 | 標準0.23 | 標準0.27 | ||||
| 心数 | 2 | 4 | 2 | 4 | 2 | 4 | |
| シース | 種別 | PVC | |||||
| 色 | クリーム | ||||||
| 外径 [mm] | 標準2.6×3.6 | 標準4.1 | 標準2.9×4.2 | 標準4.9 | 標準3.2×5.0 | 標準6.3 | |
| 概算質量 [kg／km] | 標準15 | 標準24 | 標準22 | 標準38 | 標準33 | 標準65 | |
| 販売長 [m] | 200 | ||||||
| 梱包形態 | 把巻き | ||||||
- ※1 短径×長径（構造図参照）
性能
電気性能
| 導体径 | 0.65mm | 0.9mm | 1.2mm |
|---|---|---|---|
| 導体抵抗[Ω／km] （20℃） | 56.8以下 | 29.2以下 | 16.5以下 |
| 絶縁抵抗[MΩ・km] （20℃） | 1000以上 | ||
| 耐電圧[V-min] | DC500またはAC350（実効値） | ||
使用環境
| 使用温度範囲 | -15～60℃ |
|---|---|
| 最小曲げ半径（推奨値） | 4D以上 |
D：ケーブル外径

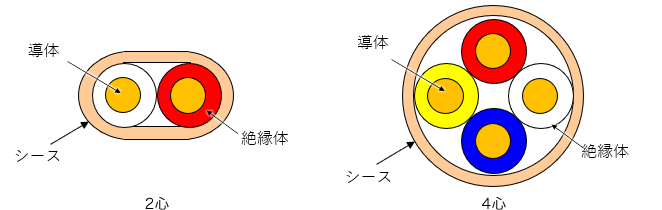

構造
詳細仕様は納入仕様書をご依頼ください。
