ワイヤ放電加工機用電極線



フルエース® シリーズ　HSワイヤ（FKH／FKA）

フルエース® シリーズ：FKHワイヤ
[特殊電極線][高真円度][硬質][ノンパラフィン]

フルエース® シリーズ　FKHワイヤの写真

  • Al元素入り黄銅系合金を採用し、機械的特性と高温強度を向上したワイヤです。
  • 高温強度に優れ高張力下で使用できるため、加工精度の向上が図れます。
  • 自動結線に最適な真直性を有します。
  • 線径公差は±0.001mmで管理、製造しております。
  • ハードタイプ（Hタイプ）の電極線です。
  • パラフィン未塗布品（V）のみとなります。

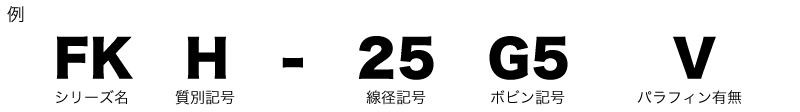

品名記号の表し方

FK H - 25 G5 V

一般特性

線径記号 線径 線径公差 引張強さ 破断荷重
10 0.10mm ±0.001mm 1010～1230MPa 8.42～9.67N
20 0.20mm 1030～1180MPa 32.3～37.1N
25 0.25mm 50.8～58.0N
30 0.30mm 980～1130MPa 69.2～79.9N

ラインアップ

ボビン記号 ボビン色 巻量[kg] 0.07mm 0.10mm 0.15mm 0.20mm 0.25mm 0.30mm
F、J 透明 1.4 - - - - - -
P3 灰色 1.5 - - - - - -
灰色 3 - ○ - - - -
G3 透明 3 - - - ○ ○ -
G5 透明 5 - - - ○ ○ -
G10 透明 10 - - - - - -
L8 灰色 20 - - - - - ○
D20 灰色 15 - - - - - -
LX 灰色 30 - - - - - -
  • ○：ラインアップがあります。　-：ラインアップがありません。
  • （注）ラインアップがない製品についてはこちらまでお問い合わせください。
  • （注）価格、納期、購入先に関するお問い合わせは萬世興業株式会社（社外サイト）までお願いいたします。

フルエース® シリーズ：FKAワイヤ
[広角テーパー加工][高真円度][軟質][ノンパラフィン]

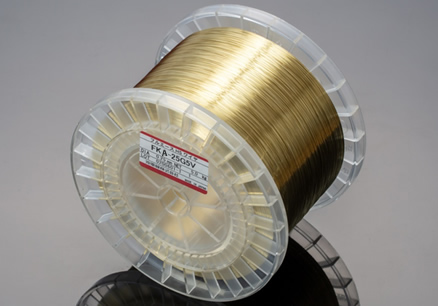

フルエース® シリーズ　FKAワイヤの写真

  • Al元素入り黄銅系合金を採用し、機械的特性と高温強度を向上したワイヤです。
  • 高温強度に優れ高張力下で使用できるため、加工精度の向上が図れます。
  • 自動結線に最適な真直性を有します。
  • 線径公差は±0.001mmで管理、製造しております。
  • ソフトタイプ（Aタイプ）の電極線です。
  • パラフィン未塗布品（V）のみとなります。

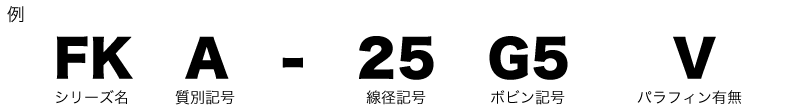

品名記号の表し方

FK A - 25 G5 V

一般特性

線径記号 線径 線径公差 引張強さ 破断荷重
20 0.20mm ±0.001mm 590～685MPa 18.5～21.6N
25 0.25mm 28.9～33.7N
30 0.30mm 540～640MPa 38.1～45.3N

ラインアップ

ボビン記号 ボビン色 巻量[kg] 0.07mm 0.10mm 0.15mm 0.20mm 0.25mm 0.30mm
F、J 透明 1.4 - - - ○ - -
P3 灰色 1.5 - - - - - -
灰色 3 - - - - - -
G3 透明 3 - - - ○ ○ -
G5 透明 5 - - - ○ ○ ○
G10 透明 10 - - - - - -
L8 灰色 20 - - - - - -
D20 灰色 15 - - - - - -
LX 灰色 30 - - - - - -
  • ○：ラインアップがあります。　-：ラインアップがありません。
  • （注）ラインアップがない製品についてはこちらまでお問い合わせください。
  • （注）価格、納期、購入先に関するお問い合わせは萬世興業株式会社（社外サイト）までお願いいたします。
