ワイヤ放電加工機用電極線



その他の資料

材質記号

材質記号 材質
PS 耐衝撃性ポリスチレン
ABS アクリロニトリル・ブタジエン・スチレン樹脂
MBS メタクリレート・ブタジエン・スチレン樹脂
GP 汎用ポリスチレン

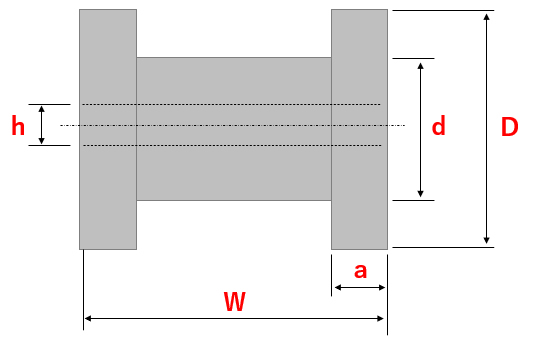

ボビン形状と寸法記号

OB／OSシリーズのボビン規格

ボビン記号 鍔径 D 胴径 d 外幅 W 鍔厚 a 軸孔径 h 標準巻量  材質記号 ボビン色
mm mm mm mm mm kg
P-3R 130 80 110 10 20 3 PS 灰色
TP-5R 160 90 114 12 20 5 MBS 透明
P-10RA 200 110 134 12 25 10 MBS 透明
P-15RA 250 125 140 15 34 20 ABS 灰色
K-160 160 100 160 16 22 6 PS 白色
K-200 200 125 200 20 22 15 PS 白色

フルエース® シリーズのボビン規格

ボビン記号 鍔径 D 胴径 d 外幅 W 鍔厚 a 軸孔径 h 標準巻量  材質記号 ボビン色
mm mm mm mm mm kg
P3 130 80 110 10 20 3 PS 灰色
G3 130 80 110 10 20 3 MBS 透明
G5 160 90 114 12 20 5 MBS 透明
G10 200 110 134 12 25 10 MBS 透明
L8 250 125 140 15 34 20 ABS 灰色
D20 200 125 200 20 22 15 PS 白色
LX 280 200 220 20 73 30 ABS 灰色
J 140 70 39 4.5 12.5 1.4 GP 透明
F 140 70 38.5 4.5 46 1.4 GP 透明

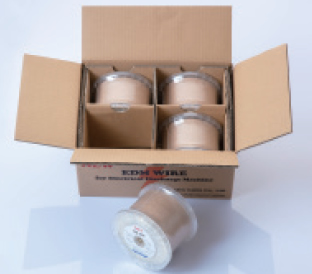

OKI電線のワイヤ電極線は、ボビンごとにシュリンクパックにて包装しておりサビやホコリなどを防ぎます。また、輸送時の扱いに十分耐えうる構造のダンボール箱詰めでお届けいたします。
さらに、ダンボールのみで発泡スチロール材を一切使用しておりません。
地球環境を保護するとともに、使用後の産廃処理費用を削減します。

OB／OSシリーズの梱包形態

ボビン記号 標準巻量 梱包個数 ダンボール箱サイズ
（W×D×H）		 概算総量
kg 巻 mm kg
P-3R 3 6 267×444×145 21
TP-5R 5 4 280×375×195 23
P-10RA 10 2 240×290×285 23
P-15RA 20 1 185×290×285 22
K-160 6 4 366×372×176 27
K-200 15 1 220×250×240 17

フルエース® シリーズの梱包形態

ボビン記号 標準巻量 梱包個数 ダンボール箱サイズ
（W×D×H）		 概算総量
kg 巻 mm kg
P3 3 6 267×444×145 20
G3 3 6 267×444×145 20
G5 10 4 280×375×195 22
G10 20 2 240×290×270 22
L8 6 1 185×290×285 21
D20 15 1 220×250×240 16
LX 20 1 240×300×330 33
J 6 10 265×330×170 16
F 15 10 265×330×170 16

各製品の重量と線径から長さを換算した目安表です。参考としてご利用ください。

単位：m

線径＼重量 1.5kg 3kg 5kg 6kg 10kg 15kg 20kg
0.30mm - - 8,400 10,100 16,800 25,300 33,700
0.25mm - - 12,100 14,500 24,200 36,400 48,500
0.20mm - - 18,900 22,700 37,800 56,800 75,700
0.15mm 10,000 20,100 33,500 - - - -
0.10mm 22,500 45,000 - - - - -
0.07mm 45,500 91,000 - - - - -
  • ※ 保証値ではありません。
