ワイヤ放電加工機用電極線



OBシリーズ（OB-Cワイヤ／OB-CNワイヤ）

OBシリーズ：OB-Cワイヤ
広角デーパー加工 高真円度 軟質 パラフィン付き

OBシリーズ（OB-Cワイヤ）の写真

  • ソフトタイプの電極線です。
  • 広角テーパー加工に適合します。
  • 自動結線に最適な真直性を有します。
  • 不純物を抑えた高純度の材料を使用しております。
  • パラフィン塗布品であり、走行中の黄銅粉発生を抑制します。

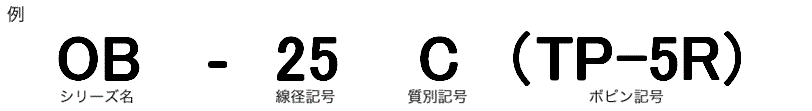

品名記号の表し方

OB-25 C（TR-5R）

一般特性

線径 線径公差 引張強さ 伸び
0.20～0.30mm ±0.001mm 440MPa以上 12%以上

ラインアップ

ボビン記号 ボビン色 巻量[kg] 0.20mm 0.25mm 0.30mm
P-3R 灰色 3 - - -
TP-5R 透明 5 ○ ○ ○
P-10RA 透明 10 ○ ○ ○
P-15RA 灰色 20 ○ ○ ○
K-160 白色 6 ○ ○ ○
K-200 白色 15 ○ ○ ○
  • ○：ラインアップがあります。　-：ラインアップがありません。
  • （注）ラインアップがない製品についてはこちらまでお問い合わせください。

OBシリーズ：OB-CNワイヤ
広角デーパー加工 高真円度 軟質 ノンパラフィン

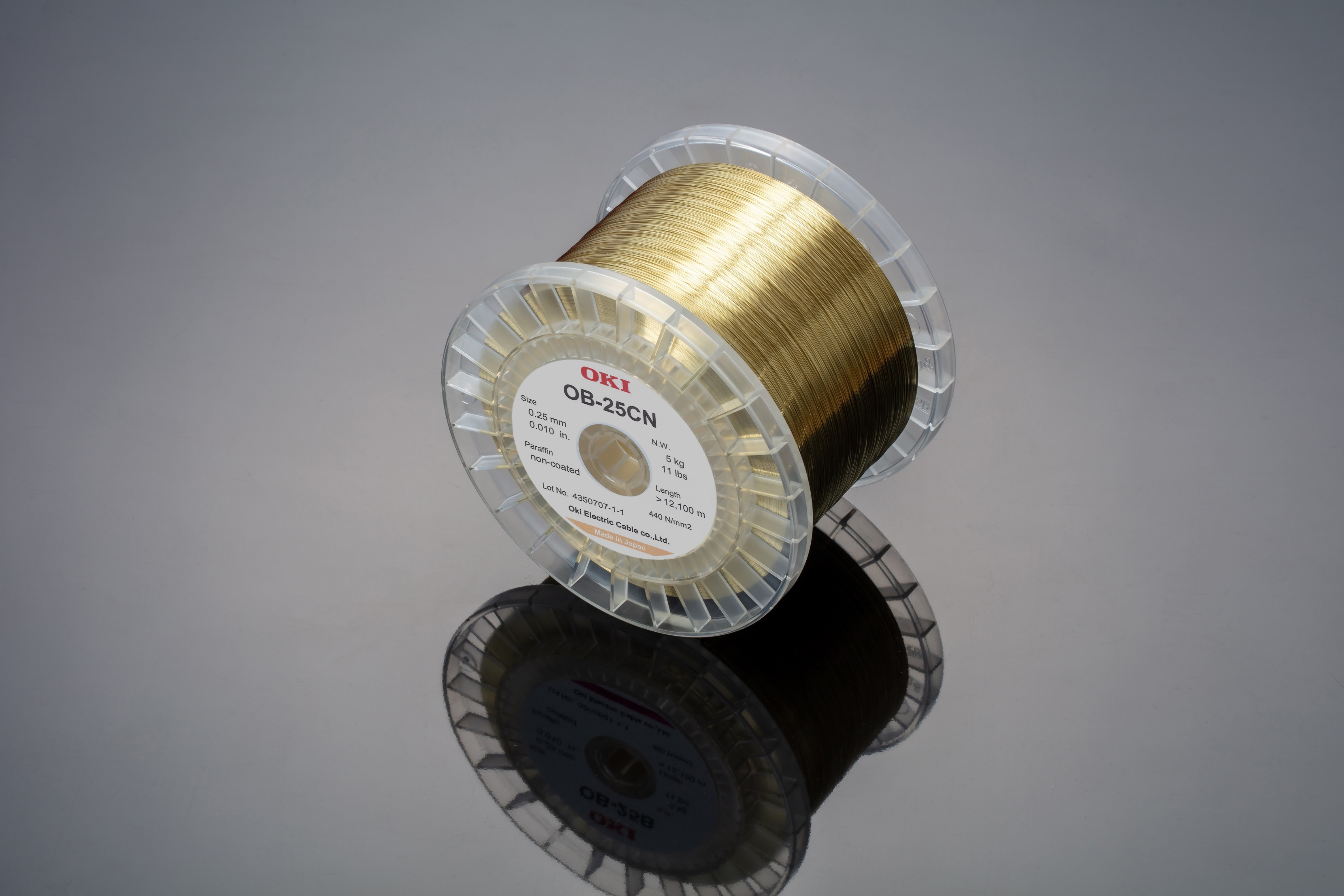

OBシリーズ（OB-CNワイヤ）の写真

  • ソフトタイプの電極線です。
  • 広角テーパー加工に適合します。
  • 自動結線に最適な真直性を有します。
  • 不純物を抑えた高純度の材料を使用しております。
  • パラフィン未塗布品であり、安定したワイヤ供給が可能です。

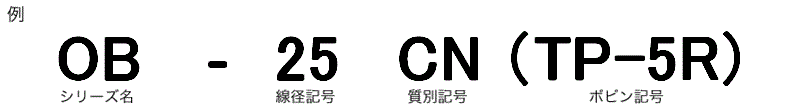

品名記号の表し方

OB-25 CN（TR-5R）

一般特性

線径 線径公差 引張強さ 伸び
0.20～0.30mm ±0.001mm 440MPa以上 12%以上

ラインアップ

ボビン記号 ボビン色 巻量[kg] 0.20mm 0.25mm 0.30mm
P-3R 灰色 3 - - -
TP-5R 透明 5 ○ ○ ○
P-10RA 透明 10 ○ ○ ○
P-15RA 灰色 20 ○ ○ ○
K-160 白色 6 ○ ○ ○
K-200 白色 15 ○ ○ ○
  • ○：ラインアップがあります。　-：ラインアップがありません。
  • （注）ラインアップがない製品についてはこちらまでお問い合わせください。
