ワイヤ放電加工機用電極線



フルエース® シリーズ　IBワイヤ（FSH）

フルエース® シリーズ：FSHワイヤ
[汎用電極線][高真円度][硬質][パラフィン付き／ノンパラフィン]

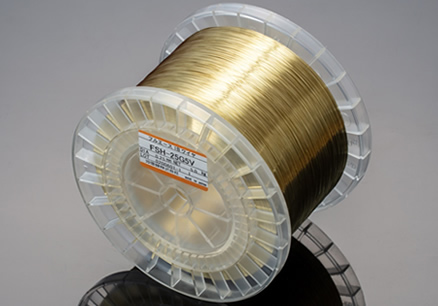

フルエース® シリーズ　FSHワイヤの写真

  • BSワイヤ（FBH／FBA）の汎用性をそのままに、材料に特殊な成分調整を施し加工特性を向上しています。
  • BSワイヤ（FBH／FBA）に比べ、加工速度が向上します。
  • 安定した機械的・電気的特性を有します。
  • 自動結線に最適な真直性を有します。
  • 線径公差は±0.001mmで管理、製造しております。
  • ハードタイプ（Hタイプ）の電極線です。
  • パラフィン塗布品（R）とパラフィン未塗布品（V）があります。

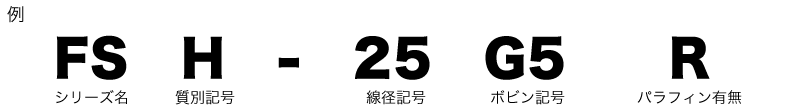

品名記号の表し方

FS H - 25 G5 R

一般特性

線径記号 線径 線径公差 引張強さ 破断荷重
07 0.07mm ±0.001mm 1030～1230MPa 3.96～4.74N
10 0.10mm 980～1180MPa 7.69～9.27NN
15 0.15mm 17.3～20.9N
20 0.20mm 30.7～37.1N
25 0.25mm 48.1～58.0N
30 0.30mm 885～1080MPa 62.5～76.4N

ラインアップ

ボビン記号 ボビン色 巻量[kg] 0.07mm 0.10mm 0.15mm 0.20mm 0.25mm 0.30mm
F、J 透明 1.4 - - - - - -
P3 灰色 1.5 ○ - - - - -
灰色 3 - ○ - - - -
G3 透明 3 - - ○ - - -
G5 透明 5 - - - ○ ○ ○
G10 透明 10 - - - ○ ○ ○
L8 灰色 20 - - - ○ ○ ○
D20 灰色 15 - - - ○ ○ ○
LX 灰色 30 - - - ○ ○ ○
  • ○：ラインアップがあります。　-：ラインアップがありません。
  • （注）ラインアップがない製品についてはこちらまでお問い合わせください。
  • （注）価格、納期、購入先に関するお問い合わせは萬世興業株式会社（社外サイト）までお願いいたします。
