ワイヤ放電加工機用電極線



フルエース® シリーズ　BSワイヤ（FBH／FBA）

フルエース® シリーズ：FBHワイヤ
[汎用電極線][高真円度][硬質][パラフィン付き／ノンパラフィン]

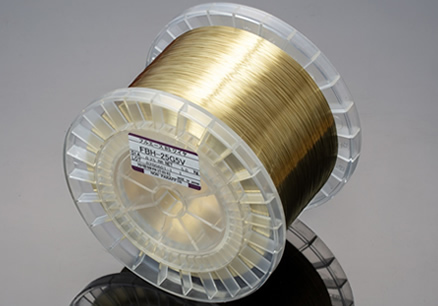

フルエース® シリーズ　FBHワイヤの写真

  • フルエースのベーシックタイプです。
  • 普及型、スタンダートグレードなどのワイヤ放電加工機において最高の放電加工性能を発揮します。
  • C2700系黄銅を使用した、最も汎用的なワイヤです。
  • 安定した機械的・電気的特性を有します。
  • 自動結線に最適な真直性を有します。
  • 線径公差は±0.001mmで管理、製造しております。
  • ハードタイプ（Hタイプ）の電極線です。
  • パラフィン塗布品（R）とパラフィン未塗布品（V）があります。

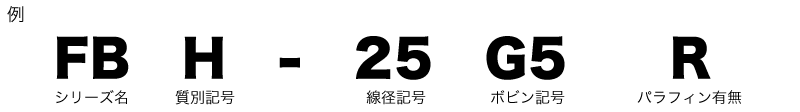

品名記号の表し方

FB H - 25 G5 R

一般特性

線径記号 線径 線径公差 引張強さ 破断荷重
10 0.10mm ±0.001mm 980～1180MPa 7.69～9.27N
15 0.15mm 17.3～20.9N
20 0.20mm 30.7～37.1N
25 0.25mm 48.1～58.0N
30 0.30mm 885～1080MPa 62.5～76.4N

ラインアップ

ボビン記号 ボビン色 巻量[kg] 0.07mm 0.10mm 0.15mm 0.20mm 0.25mm 0.30mm
F、J 透明 1.4 - - - ○ ○ -
P3 灰色 1.5 - - - - - -
灰色 3 - ○ - - - -
G3 透明 3 - - ○ ○ ○ ○
G5 透明 5 - - - ○ ○ ○
G10 透明 10 - - - ○ ○ ○
L8 灰色 20 - - - ○ ○ ○
D20 灰色 15 - - - ○ ○ ○
LX 灰色 30 - - - ○ ○ ○
  • ○：ラインアップがあります。　-：ラインアップがありません。
  • （注）ラインアップがない製品についてはこちらまでお問い合わせください。
  • （注）価格、納期、購入先に関するお問い合わせは萬世興業株式会社（社外サイト）までお願いいたします。

フルエース® シリーズ：FBAワイヤ
[広角テーパー加工][高真円度][軟質][ノンパラフィン]

フルエース® シリーズ　FBAワイヤの写真

  • フルエースのベーシックタイプです。
  • 普及型、スタンダートグレードなどのワイヤ放電加工機において最高の放電加工性能を発揮します。
  • C2700系黄銅を使用した、最も汎用的なワイヤです。
  • ソフトタイプ（Aタイプ）の電極線です。
  • 自動結線に最適な真直性を有します。
  • 線径公差は±0.001mmで管理、製造しております。
  • パラフィン未塗布品（V）のみとなります。

品名記号の表し方

FB A - 25 G5 R

一般特性

線径記号 線径 線径公差 引張強さ 破断荷重
20 0.20mm ±0.001mm 440～520MPa 13.8～16.4N
25 0.25mm 21.5～25.6N
30 0.30mm 31.1～36.8N

ラインアップ

ボビン記号 ボビン色 巻量[kg] 0.07mm 0.10mm 0.15mm 0.20mm 0.25mm 0.30mm
F、J 透明 1.4 - - - ○ ○ -
P3 灰色 1.5 - - - - - -
灰色 3 - - - - - -
G3 透明 3 - - - ○ ○ ○
G5 透明 5 - - - ○ ○ ○
G10 透明 10 - - - ○ - ○
L8 灰色 20 - - - - ○ ○
D20 灰色 15 - - - - ○ -
LX 灰色 30 - - - - - -
  • ○：ラインアップがあります。　-：ラインアップがありません。
  • （注）ラインアップがない製品についてはこちらまでお問い合わせください。
  • （注）価格、納期、購入先に関するお問い合わせは萬世興業株式会社（社外サイト）までお願いいたします。
