ワイヤ放電加工機用電極線



OBシリーズ（OB-Pワイヤ／OB-PNワイヤ）

OBシリーズ：OB-Pワイヤ
[汎用電極線][高真円度][硬質][パラフィン付き]

OBシリーズ（OB-Pワイヤ）の写真

  • 三菱AF機構に最適です。
  • パラフィン塗布品であり、走行中の黄銅粉発生を抑制します。
  • 自動結線や安定した加工を行うために不可欠な真直性と適度な引張強さを有します。
  • 不純物を抑えた高純度の材料を使用しております。

品名記号の表し方

OB-25 P（TR-5R）

一般特性

線径 線径公差 引張強さ 伸び
0.10mm～0.30mm ±0.001mm 980MPa以上 3.0%以下

ラインアップ

ボビン記号 ボビン色 巻量[kg] 0.10mm 0.15mm 0.20mm 0.25mm 0.30mm
P-3R 灰色 3 ○ ○ - - -
TP-5R 透明 5 - ○ ○ ○ ○
P-10RA 透明 10 - - ○ ○ ○
P-15RA 灰色 20 - - ○ ○ ○
K-160 白色 6 - - ○ ○ ○
K-200 白色 15 - - ○ ○ ○
  • ○：ラインアップがあります。　-：ラインアップがありません。
  • （注）ラインアップがない製品についてはこちらまでお問い合わせください。

OBシリーズ：OB-PNワイヤ
[汎用電極線][高真円度][硬質][パラフィン付き]

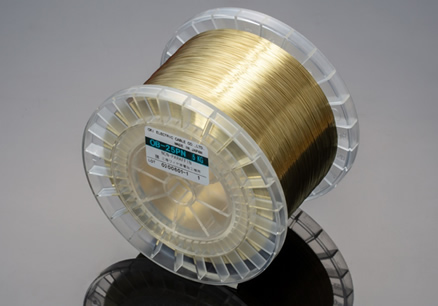

OBシリーズ（OB-PNワイヤ）の写真

  • 三菱AT機構など、様々な機械に最適です。
  • パラフィン未塗布品であり、安定したワイヤ供給が可能です。
  • 自動結線や安定した加工を行うために不可欠な真直性や適度な引張強さを有します。
  • 不純物を抑えた高純度の材料を使用しております。

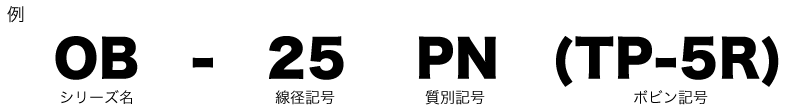

品名記号の表し方

OB-25 PN（TR-5R）

一般特性

線径 線径公差 引張強さ 伸び
0.10mm～0.30mm ±0.001mm 980MPa以上 3.0%以下

ラインアップ

ボビン記号 ボビン色 巻量[kg] 0.10mm 0.15mm 0.20mm 0.25mm 0.30mm
P-3R 灰色 3 ○ ○ - - -
TP-5R 透明 5 - ○ ○ ○ ○
P-10RA 透明 10 - - ○ ○ ○
P-15RA 灰色 20 - - ○ ○ ○
K-160 白色 6 - - ○ ○ ○
K-200 白色 15 - - ○ ○ ○
  • ○：ラインアップがあります。　-：ラインアップがありません。
  • （注）ラインアップがない製品についてはこちらまでお問い合わせください。
