ロボットケーブル

動画によるロボットケーブルのご紹介

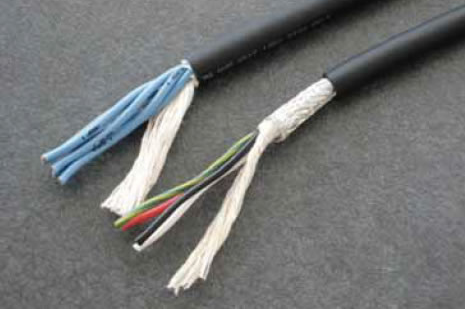

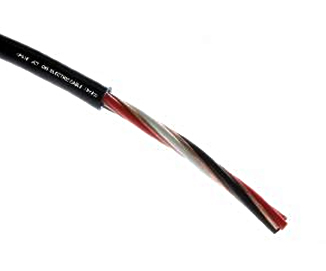

ロボットケーブルのご紹介の写真

ロボットケーブルの紹介を動画でご覧いただけます。

新製品 ORP-TWケーブル・シリーズ（UL758）

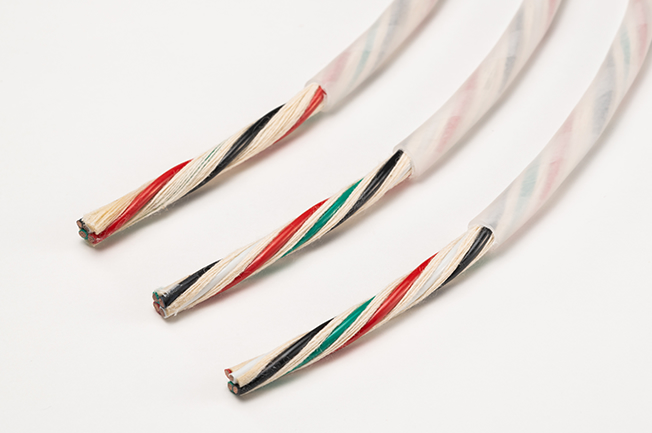

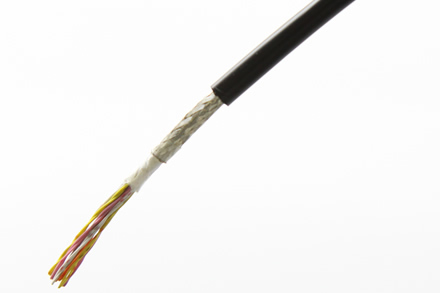

ORP-TWケーブル・シリーズの写真

産業機械や医療機器などの回転する駆動部への布設を想定し、「ねじり」耐久性に特化したロボットケーブルです。

ORP-Dケーブル・シリーズ（UL2586）

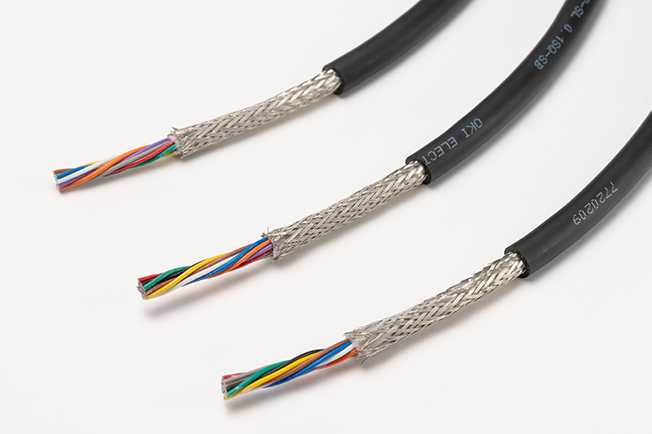

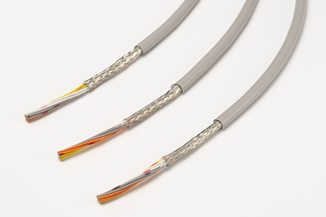

ORP-Dケーブル・シリーズの写真

600Vまでの電圧に対応する電源用のロボットケーブルです。絶縁材料に独自開発の特殊エラストマーを採用し、優れた屈曲性能とコストパフォーマンスを両立しました。

ORPスリムケーブル・シリーズ

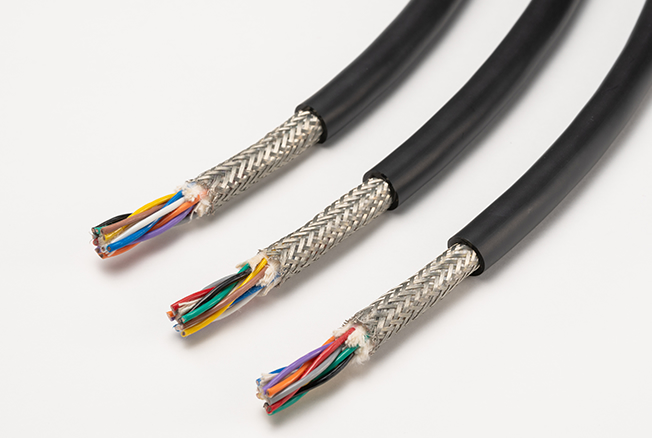

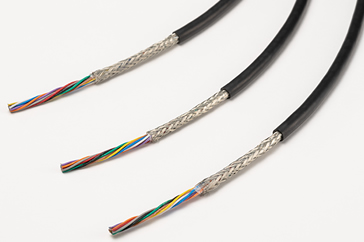

ORPスリムケーブル・シリーズの写真

ORPケーブルにさらに進化を加えたスリムシリーズが登場しました。国内で最も細いロボットケーブルです。（当社調べ）
従来品（当社ORPケーブル）よりもさらに20％細径化を実現しました。

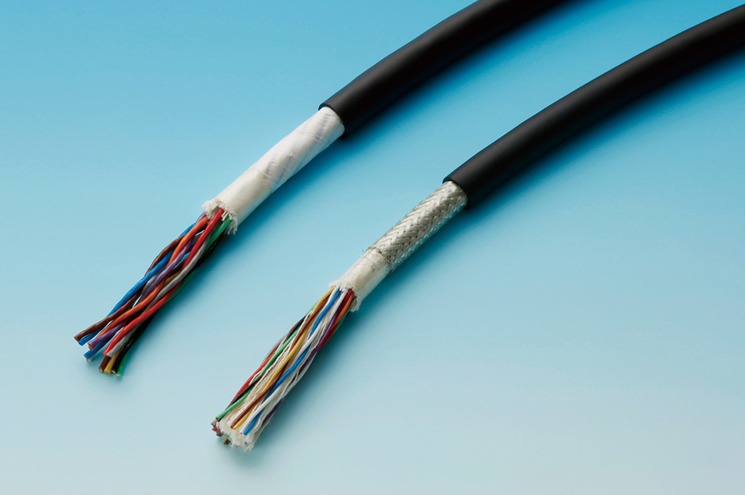

ORPケーブル・シリーズ

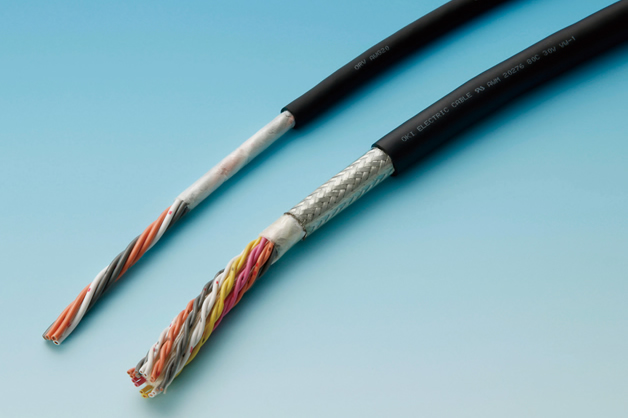

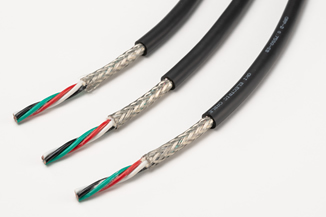

ORPケーブル・シリーズの写真

滑性難燃エラストマー材料の使用と構造を見直すことにより、細径で高屈曲性能と低価格の新製品を実現しました。屈曲性能を摺動・捻回とも従来のフッ素絶縁ロボットケーブルよりも50％向上させました。

本製品については切り売りでの販売体制を整え、短納期へのご要求にお応えできます。

ORP-MIXサービス

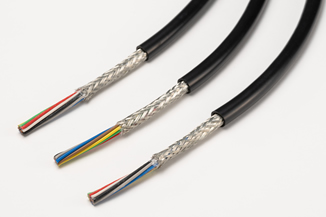

ORP-MIXサービス

沖電線の高屈曲ロボットケーブル「ORPケーブル・シリーズ」をベースとした高屈曲複合ケーブルのオーダーメイドサービスです。お客様がご指定するケーブル構成を沖電線の標準仕様にて作製し、少量・短納期でご提供いたします。

ORP-Iシリーズ

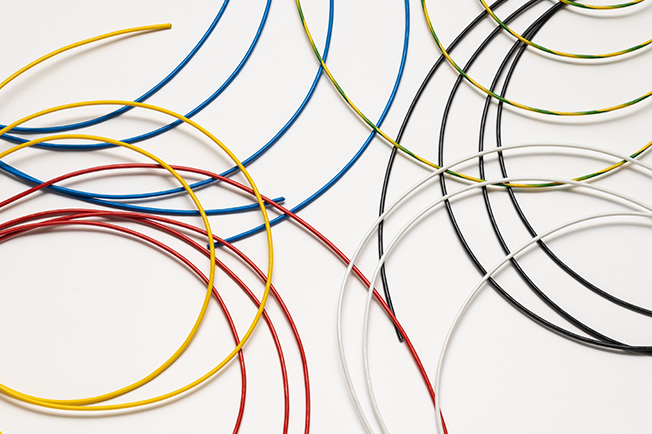

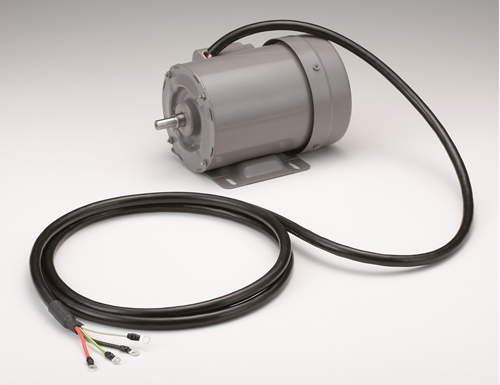

ORP-Iシリーズの写真

ORPケーブル・シリーズで実績のある特殊エラストマーを採用した機器内配線用絶縁電線です。

ロボットケーブル可動モード

ロボットケーブル可動モードの画像

ロボットケーブルの代表的な可動モードとして沖電線では

  1. 首振り屈曲
  2. 摺動屈曲
  3. 捻回動作

の3種に対応したロボットケーブルをラインアップしています。 その他、

  1. 固定用ロボットケーブル

があります。

屈曲対応ケーブル

屈曲半径 R  mm 10 ～ 50
屈曲角 X  ° ±60、 ±90
屈曲速度  回／分 60 （最大）
カウント 1 往復 1 回

摺動対応ケーブル

外径  mmφ 30 以下 9 以下
移動距離  mm 1,500 350
移動速度  回／分 15 （最大） 80 （最大）
屈曲半径 R  mm 60 ～ 200 20 ～ 60
カウント 1 往復1 回

捻回対応ケーブル

捻回角度  ° ±180 （固定）
スパン X  mm 300、 500
捻回速度  回／分 15 （最大）
カウント 1 往復 1 回

固定部用ケーブル

固定専用ケーブルのほか、固定用ケーブルとして可動部用ケーブルも合せて使用可能です。

ロボットケーブル選定マトリックス

品名 配線用途
固定 屈曲 捻り 摺動
ORP-Dケーブル・シリーズ   ○ ○ ○ 600Vまでの電圧に対応する電源用のロボットケーブルです。絶縁材料に独自開発の特殊エラストマーを採用し、優れた屈曲性能とコストパフォーマンスを両立しました。
ORPスリムケーブル・シリーズ   ○ ○ ○ ORPケーブルにさらに進化を加えたスリムシリーズが登場しました。国内で最も細いロボットケーブルです。（当社調べ）
ORPケーブル・シリーズ   ○ ○ ○ 滑性難燃エラストマー材料の使用と構造を見直すことにより、細径で高屈曲性能と低価格の新製品を実現しました。屈曲性能を摺動・捻回とも従来のフッ素絶縁ロボットケーブルよりも50％向上させました。
ORスーパー・シリーズ   ○ ○ ○ 新規開発特殊エラストマー絶縁体により、従来のフッ素絶縁高屈曲ケーブルよりワンランク上の超高屈曲性能を実現しています。
ORFケーブル・シリーズ   ○ ○ ○ 導体を細径素線とし、絶縁体にフッ素樹脂を使用にすることで屈曲特性を向上させ、ロボット等の可動部用途に最適です。
ORVケーブル・シリーズ ○ ○   ○ 導体を細径素線にすることで屈曲特性を向上させ、ロボット等の可動部用途に最適です。（ねじり負荷用途には使用できません。）
ORMケーブル・シリーズ（#0284） ○       10対架橋PVC絶縁シールド付ケーブル。
ハーフピッチコネクタに対応した固定部用ケーブルです。
ORMケーブル・シリーズ（#0286） ○       複合12心PVC絶縁シールド付ケーブル。配線しやすいように絶縁体にはナンバリングマークを施してあります。
ORMケーブル・シリーズ（#0317） ○ ○ ○ ○ 細線構成の導体、およびETFE絶縁体を用いることで可動部に使用できます。
サーボモーター用の信号ケーブル（可動部用）
ORMケーブル・シリーズ（#0368） ○ ○   ○ 細線構成の導体を用いることで可動部に使用できます。
サーボモーター用の信号ケーブル（可動部用）
ORMケーブル・シリーズ（#0460） ○ ○ ○ ○ 細線構成の導体、およびETFE絶縁体を用いることで可動部に使用できます。
サーボモーター用の信号ケーブル（可動部用）
ORMケーブル・シリーズ（#0461） ○       配線しやすいように絶縁体にはドットマークを施してあります。
サーボモーター用の信号ケーブル（固定配線用）
ORMケーブル・シリーズ（#0462） ○ ○ ○ ○ 細線構成の導体、およびETFE絶縁体を用いることで可動部に使用できます。
サーボモーター用の信号ケーブル（可動部用）
ORMケーブル・シリーズ（#0479） ○ ○ ○ ○ 細線構成の導体、およびETFE絶縁体を用いることで可動部に使用できます。
ORMケーブル・シリーズ（#0481） ○       配線しやすいように絶縁体にはドットマークを施してあります。
サーボモーター用の信号ケーブル（固定配線用）
ORMケーブル・シリーズ（#0482） ○ ○   ○ 細線構成の導体を用いることで可動部に使用できます。
サーボモーター用の信号ケーブル（可動部用）
ORMケーブル・シリーズ（#0491） ○       配線しやすいように絶縁体にはドットマークを施してあります。
サーボモーター用の信号ケーブル（可動部用）
OCケーブル・シリーズ ○       耐油性、耐熱性に優れた固定部用シールド無し、多心タイプのケーブルで、ロボット等の配線で制御ボックスとロボット間を接続するための固定配線部用ケーブルです。

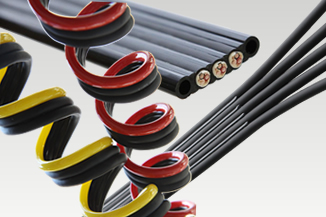

VEYOR-CABLE（ベアケーブル）™   ○   ○ 高屈曲ロボットケーブルを並列に接着加工し、しなやかさと優れた摺動耐久性を兼ね備えた並列ケーブルです。
