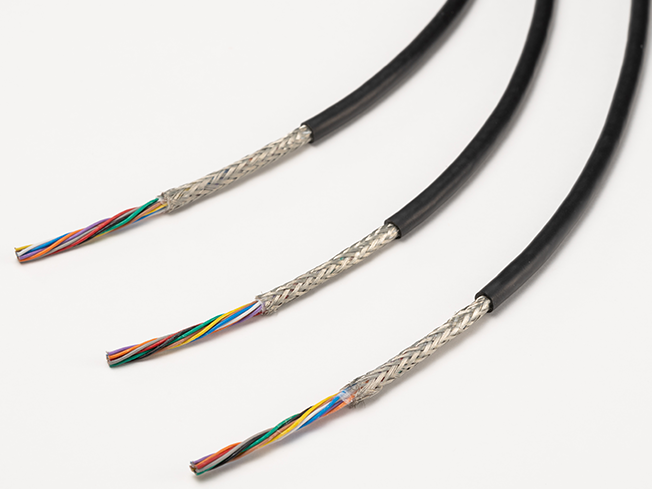

超細径高屈曲ロボットケーブル
ORP-30Fケーブル・シリーズ
UL758 Style 21103（105℃、30V）

概要

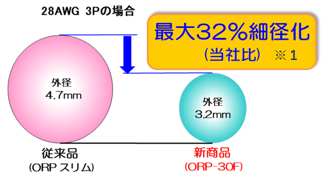

特長

用途例

• ロボットや工作機械の固定用または可動用内部配線
• センサー、スイッチ、エンコーダ等の固定用または可動用内部配線
• ケーブルキャリア内部配線

品名

例　層撚りタイプ　シールドなしの場合

例　対撚りタイプ　シールドなしの場合

例　層撚りタイプ　シールド付きの場合

例　対撚りタイプ　シールド付きの場合

仕様

適用規格

UL758 Style 21103（105℃、30V）

シース表示

性能

電気性能

導体サイズmm²	AWGサイズ	導体抵抗 Ω／km（20°C）	絶縁抵抗 MΩ・km（20°C）	耐電圧V／min
0.02	34	860以下	100以上	AC500
0.04	32	550以下
0.05	30	340以下
0.1	28	205以下
0.15	26	130以下
0.25	24	80以下
0.35	22	61以下

可動性能

モード	性能	試験条件（※3）
摺動屈曲	5,000万回以上	・曲げ半径：ケーブル外径の約10倍 ・摺動速度：70回／分 ・移動距離：350mm ・カウント：1往復を1回とカウント
首振屈曲	1,000万回以上	・曲げ半径：34～30AWG ケーブル外径の約15倍 28～22AWG ケーブル外径の約8倍 ・屈曲角度：±90° ・屈曲速度：40回／分 ・荷重：最小2.94N ・カウント：1往復を1回とカウント
捻回	1,000万回以上	・捻回角度：±180° ・捻回速度：70回／分 ・間隔：500mm ・カウント：±180°1往復を1回とカウント

• ※3　試験条件・方法は当社独自のものです。これらのデータは参考値であり、保証値ではありません。

ラインアップ

層撚りタイプ

構造

導体			絶縁体	心数	シールドなし			シールド付き			許容電流A （※6） （30°C）
AWG サイズ	断面積 mm²	構成 本／mm	外径 mm （※4）		仕上外径 mm （※4）	概算 質量 kg／km	在庫 販売 （※5）	仕上外径 mm （※4）	概算 質量 kg／km	在庫 販売 （※5）
34	0.02	12／0.05	0.4	2	2.1	5		2.4	8		1.0
				3	2.2	6		2.5	9		0.9
				4	2.3	6		2.6	10		0.8
				5	2.4	7		2.7	10		0.7
				6	2.5	8		2.8	12		0.7
				7	2.5	8		2.8	12		0.6
				8	2.6	8		2.9	13		0.6
				10	2.8	10		3.1	15		0.5
32	0.04	19／0.05	0.45	2	2.2	6		2.5	9		1.4
				3	2.3	6		2.6	10		1.2
				4	2.4	7		2.7	11		1.1
				5	2.5	8		2.8	12		1.0
				6	2.6	9		2.9	13		0.9
				7	2.6	9		2.9	13		0.8
				8	2.8	10		3.1	15		0.8
				10	3.0	12		3.3	17		0.7
30	0.05	30／0.05	0.52	2	2.3	6		2.6	10	◯	1.9
				3	2.4	7	◯	2.7	11		1.6
				4	2.6	8	◯	2.9	13		1.4
				5	2.7	9	◯	3.0	14		1.3
				6	2.9	11		3.2	16		1.2
				7	2.9	11		3.2	16		1.2
				8	3.0	12		3.3	17		1.1
				10	3.2	14		3.5	20		1.0
28	0.1	49／0.05	0.6	2	2.5	7		2.8	12	◯	2.6
				3	2.6	9	◯	2.9	13		2.2
				4	2.7	10	◯	3.1	15	◯	2.0
				5	2.9	12	◯	3.2	17		1.8
				6	3.1	14		3.4	19	◯	1.7
				7	3.1	15		3.4	20		1.6
				8	3.3	16		3.6	22		1.5
				10	3.5	19		3.8	25		1.4
26	0.15	78／0.05	0.77	2	2.8	10		3.2	15	◯	3.7
				3	3.0	12	◯	3.3	17		3.2
				4	3.2	14	◯	3.5	20		2.8
				5	3.4	16	◯	3.7	22		2.6
				6	3.6	19		3.9	26		2.5
				7	3.6	21		3.9	27		2.3
				8	3.8	23		4.2	30		2.2
				10	4.1	28		4.5	35		2.0
24	0.25	87／0.06	0.91	2	3.1	12		3.4	17	◯	5.1
				3	3.3	15	◯	3.6	21		4.4
				4	3.5	19	◯	3.8	25		3.9
				5	3.8	22	◯	4.1	29		3.6
				6	4.0	26		4.3	33		3.4
				7	4.0	28		4.3	36		3.2
				8	4.3	32		4.6	40	◯	3.0
				10	4.7	39		5.0	48		2.8
22	0.35	125／0.06	1.03	2	3.4	15		3.7	21		6.5
				3	3.5	20		3.8	26		5.6
				4	3.8	24	◯	4.1	31		5.0
				5	4.1	29		4.4	36		4.6
				6	4.3	33		4.7	41		4.3
				7	4.3	36		4.7	45		4.1
				8	4.7	41		5.0	50		3.9
				10	5.1	51		5.4	61		3.6

• ※4　絶縁体外径と仕上外径は標準値です。
• ※5　◯は在庫販売品です。（在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください）
• ※6　許容電流は、空中一条敷設時の計算値であり、保証値ではありません。

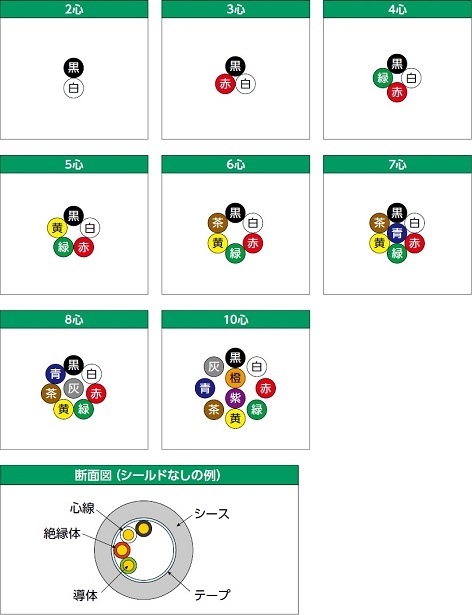

構成図

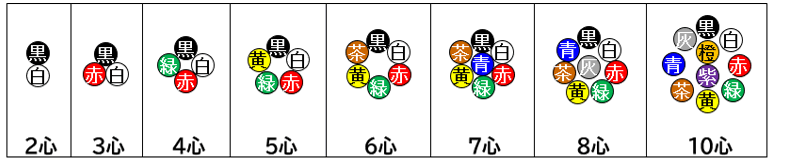

心線識別

ツイストペアタイプ

構造

導体			絶縁体	心数	シールドなし			シールド付き			許容電流A （※9） （30°C）
AWG サイズ	断面積 mm²	構成 本／mm	外径 mm （※7）		仕上外径 mm （※7）	概算 質量 kg／km	在庫 販売 （※8）	仕上外径 mm （※7）	概算 質量 kg／km	在庫 販売 （※8）
34	0.02	12／0.05	0.4	2	2.5	7		2.8	11		0.8
				3	2.6	8		2.9	12		0.7
				4	2.8	9		3.1	14		0.6
				5	2.9	10		3.2	15		0.5
				6	3.2	12		3.5	17		0.5
				7	3.2	12		3.5	18		0.5
				8	3.5	13		3.8	20		0.4
				10	3.6	15		3.9	22		0.4
32	0.04	19／0.05	0.45	2	2.6	8		2.9	12		1.1
				3	2.7	9		3.0	13		0.9
				4	3.0	11		3.3	16		0.8
				5	3.1	12		3.4	17		0.7
				6	3.4	14		3.7	20		0.7
				7	3.4	15		3.7	21		0.6
				8	3.8	17		4.1	24		0.6
				10	3.9	19		4.2	26		0.6
30	0.05	30/0.05	0.52	2	2.8	9		3.1	14	◯	1.4
				3	3.0	11		3.3	16	◯	1.2
				4	3.3	13		3.6	19	◯	1.1
				5	3.5	15		3.9	22	◯	1.0
				6	3.7	17		4.0	24		0.9
				7	3.7	19		4.0	25		0.9
				8	4.2	21		4.5	29		0.8
				10	4.4	25		4.7	34		0.8
28	0.1	49／0.05	0.6	2	3.0	12		3.3	17	◯	2.0
				3	3.2	14		3.5	20	◯	1.7
				4	3.7	17		4.1	24	◯	1.5
				5	3.9	20		4.2	27	◯	1.4
				6	4.3	24		4.6	32		1.3
				7	4.3	25		4.6	33		1.2
				8	4.6	28		4.9	37		1.2
				10	5.2	35		5.5	45	◯	1.1
26	0.15	78／0.05	0.77	2	3.5	16		3.8	22	◯	2.8
				3	4.1	21		4.4	29	◯	2.5
				4	4.5	25		4.8	33	◯	2.2
				5	4.6	29		5.0	38	◯	2.0
				6	5.2	35		5.5	44		1.9
				7	5.2	37		5.5	47		1.8
				8	5.7	43		6.0	54		1.7
				10	6.5	55		6.8	67		1.6
24	0.25	87／0.06	0.91	2	4.1	22		4.5	30	◯	3.9
				3	4.6	29		5.0	37	◯	3.4
				4	4.9	34		5.2	43	◯	3.0
				5	5.1	40		5.4	50	◯	2.8
				6	5.8	48		6.1	59		2.6
				7	5.8	52		6.1	63		2.5
				8	6.6	63		6.9	76		2.4
				10	7.3	78		7.6	91	◯	2.2
				20	-	-		9.9	170	◯	1.7
22	0.35	125／0.06	1.03	2	4.5	28		4.8	36		5.0
				3	5.0	36		5.4	46		4.3
				4	5.4	44		5.7	54		3.9
				5	5.6	52		5.9	62		3.6
				6	6.6	66		6.9	79		3.4
				7	6.6	72		6.9	85		3.2
				8	7.2	82		7.6	96		3.0
				10	8.1	102		8.6	121		2.8

• ※7　絶縁体外径と仕上外径は標準値です。
• ※8　◯は在庫販売品です。（在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください）
• ※9　許容電流は、空中一条敷設時の計算値であり、保証値ではありません。

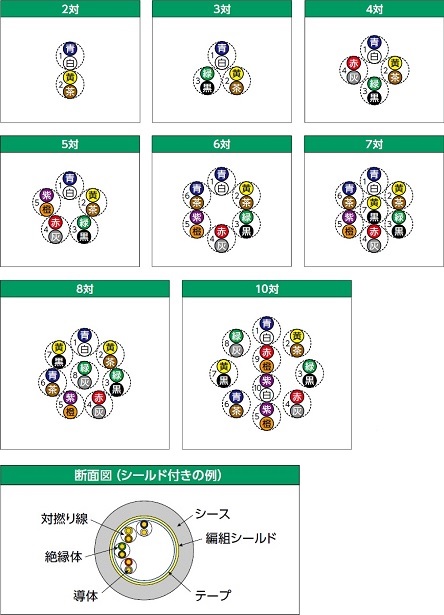

構成図

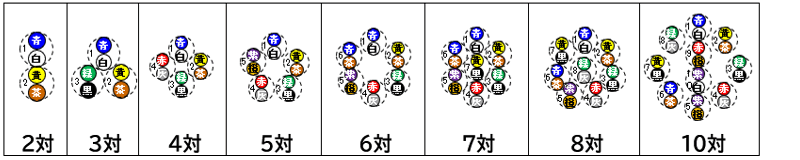

• ※10　破線の円は対構成（ツイストペア）を表し、数字は対番号を表します。

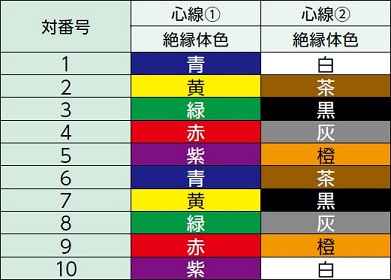

心線識別

---
