OFV-30Fケーブル・シリーズ
UL758 Style 21103（105℃、30V）

概要

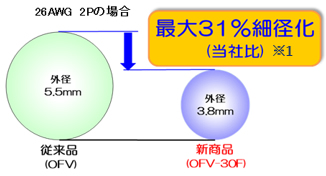

特長

用途例

• ロボットや工作機械の固定用内部配線
• センサ、スイッチ、エンコーダ等の固定用内部配線

品名

例　層撚りタイプ　シールド付きの場合

例　対撚りタイプ　シールド付きの場合

仕様

材質・構成

導体	すずめっき軟銅撚り線
絶縁体	架橋PVC

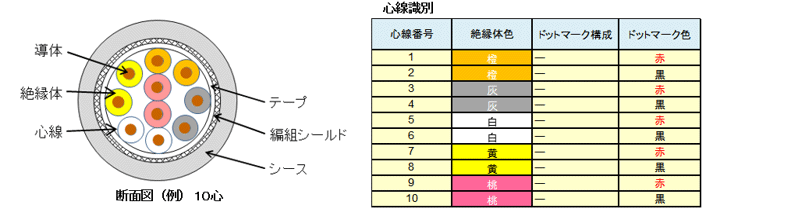

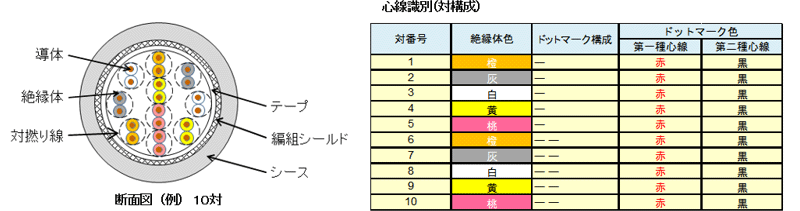

絶縁体識別	心線識別および心（対）構成図による
シールド	すずめっき軟銅線　編組
シース材 （シース色）	耐熱、耐油性強化PVC （灰つや消し）

使用環境

適応	屋内、機器内の固定部
使用温度範囲	-10～105℃

適用規格

UL758 Style 21103（105℃、30V）

シース表示

性能

電気性能

導体 サイズ	AWGサイズ （mm2）	32 （0.04）	30 （0.05）	28 （0.08）	26 （0.14）	24 （0.20）
導体抵抗	Ω／km （20℃）	559以下	358以下	222以下	134以下	90以下
絶縁抵抗	MΩ・km （20℃）	1以上	1以上	1以上	1以上	1以上
耐電圧	V・1分間 （20℃）	AC500	AC500	AC500	AC500	AC500

ラインアップ

層撚りタイプ

構造

導体			絶縁体	心数	シールド付き			許容 電流 （※2） A （30℃）
AWG サイズ	SQ mm2	構成	外径 mm		外径mm	概算 質量 kg／km	在庫 販売
32	0.04	7／0.08	0.44	2	2.7	10		1.3
				3	2.8	10		1.1
				4	2.9	12		1.0
				5	3.0	13		0.9
				6	2.9	13		0.9
				7	2.9	13		0.8
				8	3.1	15		0.8
				10	3.2	16		0.7
30	0.05	7／0.1	0.5	2	2.8	11	○	1.8
				3	2.9	12	○	1.5
				4	3.0	13	○	1.4
				5	3.2	15	○	1.2
				6	3.1	15		1.2
				7	3.1	16		1.1
				8	3.3	17		1.0
				10	3.4	19		1.0
28	0.1	7／0.127	0.58	2	2.9	12	○	2.4
				3	3.0	13	○	2.1
				4	3.3	16	○	1.9
				5	3.4	17	○	1.7
				6	3.3	18		1.6
				7	3.3	19		1.5
				8	3.5	21		1.4
				10	3.7	24		1.3
26	0.15	7／0.16	0.74	2	3.4	17	○	3.4
				3	3.5	19	○	3.0
				4	3.7	22	○	2.7
				5	3.9	24	○	2.5
				6	3.9	26		2.3
				7	3.9	27		2.2
				8	4.1	30		2.1
				10	4.4	35		1.9
24	0.25	7／0.2	0.86	2	3.6	19		4.7
				3	3.8	23		4.0
				4	4.0	26		3.6
				5	4.2	30		3.3
				6	4.2	33		3.1
				7	4.2	35		2.9
				8	4.5	38		2.8
				10	4.8	45		2.6

○：在庫販売品です。（在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください）

• ※2　許容電流値は、空中一条敷設時の計算値であり、保証値ではありません。

心線識別（心構成）

ツイストタイプ

構造

導体			絶縁体	対数	シールド付き			許容 電流 （※3） A （30℃）
AWG サイズ	SQ mm2	構成	外径 mm		外径mm	概算 質量 kg／km	在庫 販売
32	0.04	7／0.08	0.44	2	2.9	12		1.0
				3	3.0	13		0.9
				4	3.3	15		0.8
				5	3.5	17		0.7
				6	3.7	19		0.7
				7	3.7	20		0.6
				8	4.0	23		0.6
				10	4.2	25		0.5
30	0.05	7／0.1	0.5	2	3.1	14	○	1.4
				3	3.2	15	○	1.2
				4	3.5	18	○	1.0
				5	3.8	21	○	1.0
				6	3.9	23		0.9
				7	3.9	24		0.8
				8	4.4	28		0.8
				10	4.6	31		0.7
28	0.1	7／0.127	0.58	2	3.3	16	○	1.9
				3	3.4	18	○	1.6
				4	4.0	23	○	1.4
				5	4.1	26	○	1.3
				6	4.5	30		1.2
				7	4.5	32		1.2
				8	4.8	35		1.1
				10	5.2	41		1.0
26	0.15	7／0.16	0.74	2	3.8	23	○	2.7
				3	4.4	30	○	2.3
				4	4.7	33	○	2.1
				5	4.8	38	○	1.9
				6	5.4	44		1.8
				7	5.4	47		1.7
				8	5.7	52		1.6
				10	6.5	64		1.5
24	0.25	7／0.2	0.86	2	4.4	29		3.6
				3	4.9	37		3.1
				4	5.1	42		2.8
				5	5.3	48		2.6
				6	6.0	57		2.4
				7	6.0	61		2.3
				8	6.5	70		2.2
				10	7.2	85		2.0

○：在庫販売品です。（在庫状況は一定ではなく常時変動しますので、ご用命の際はご確認ください）

• ※3　許容電流値は、空中一条敷設時の計算値であり、保証値ではありません。

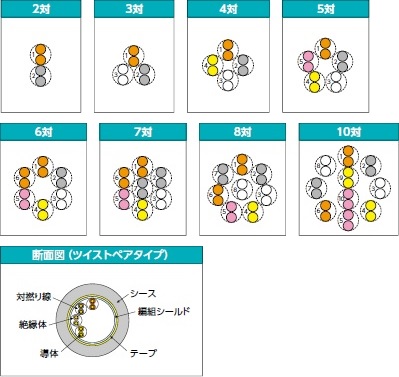

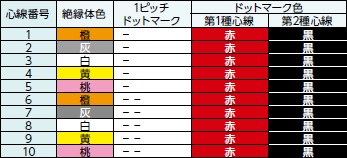

心線識別（対構成）

---
