ロボット・FA用製品



SYMケーブル®RoHS
UL758 Style 2501(105℃、600V)
UL758 Style 2517(105℃、300V)

概要

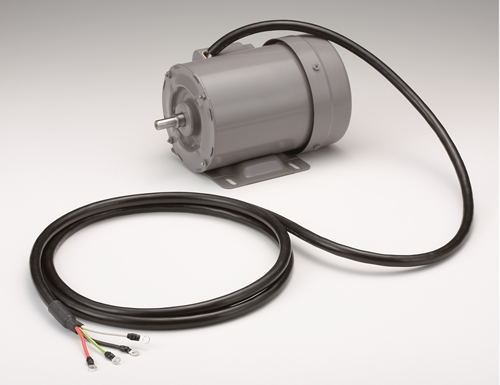

SYMケーブル・シリーズの写真

独自のケーブル構造により(特許申請済み)、インバータのスイッチングに起因する伝導ノイズの影響を大幅に低減させることが可能なモーター駆動ケーブルです。

特長

  • ノンシールドでありながらシールド付ケーブルと同等の耐ノイズ性(ノイズ低減効果)を発揮します。
  • シールド付ケーブル(VCT-SB)より約15%の細径化と約20%の軽量化を実現しました。
    一般的なキャブタイヤケーブル(VCT)に比べ、柔軟で敷設時の取り回しが良好です。
  • ドレン線をアースへ一括接続するだけで耐ノイズ性を発揮します。面倒なシールド処理が不要なため、端末加工が簡単です。
  • 高い屈曲信頼性を求められるFAでのニーズにお応えし、可動用ケーブルをラインアップしております。
    ケーブル構造の特長を活かし、優れた耐屈曲性を発揮します。
  • 環境対応製品です。RoHS指令に適合しています。

用途

  • インバータによって制御されるモーターの駆動用ケーブルとして最適です。
  • モーター駆動用途以外にも、インバータで制御される各種機器のノイズ対策にもお使いいただけます。(CNC(数値制御装置)へお使いの場合は、ファナック株式会社殿製CNC装置の専用ケーブルとなります)
  • モーター駆動装置(インバータ制御)、エレベーター、ポンプ、空調機、工作機械、ロボット、搬入装置など電源装置にお使いいただけます。

性能

動力線~アース(シールド)間のインピーダンスを小さくすることで、ノイズ電流がアースへ流れやすくなり、耐ノイズ性が向上します(=ノイズ電流回収効果)

項目 従来品(1)
VCT(シールドなし)
(※1)
従来品(2)
VCT-SB(シールド付)
(※2)
SYMケーブル®
動力線~アース
(シールド)間
インピーダンスΩ
110 54 55
ノイズ電流
回収効率
(参考値)(※3)
0.5 1 1
  • ※1 ビニルキャブタイヤケーブル
  • ※2 シールド付ビニルキャブタイヤケーブル
  • ※3 ノイズ電流をアースに回収できる度合

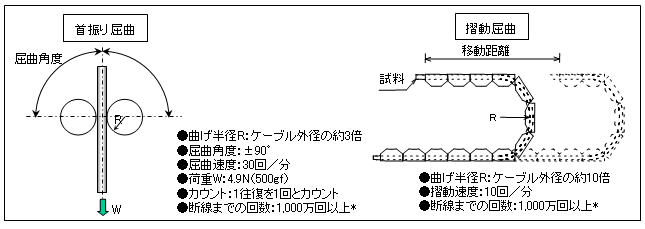

耐屈曲性(可動用ケーブル)

耐屈曲性(可動用ケーブル)の図

  • 当社独自の試験方法による参考値であり、保証値ではありません。

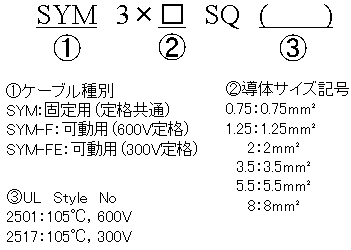

品名記号・ラインアップ

品名

ケーブル
種別
品名記号 心線 ドレン線 完成品
導体
サイズ
(mm2
絶縁
外径
(mm)
サイズ
(mm2
外径
(mm)
荷姿 概算
質量
(kg/km)
固定用 SYM 3×0.75SQ
(2501)
0.75 2.8 0.25 10 100m
把巻き
120
SYM 3×1.25SQ
(2501)
1.25 3.1 0.43 11 150
SYM 3×2SQ
(2501)
2 3.4 0.76 11.5 180
SYM 3×3.5SQ
(2501)
3.5 4.2 1.27 13 100m
ドラム
巻き
280
SYM 3×5.5SQ
(2501)
5.5 5.1 2 15.5 390
SYM 3×8SQ
(2501)
8 6.1 2.7 17.5 530
可動用 SYM-F 3×0.75SQ
(2501)
0.75 2.9 0.27 10 100m
把巻き
125
SYM-F 3×1.25SQ
(2501)
1.25 3.2 0.42 11 160
SYM-F 3×2SQ
(2501)
2 3.6 0.67 11.5 200
SYM-F 3×3.5SQ
(2501)
3.5 4.3 1.2 13 100m
ドラム
巻き
280
SYM-F 3×5.5SQ
(2501)
5.5 5.4 1.9 15.5 400
SYM-F 3×8SQ
(2501)
8 6.3 2.7 17.5 560
ケーブル
種別
品名
記号
心線 ドレン線 完成品
導体
サイズ
(mm2
絶縁
外径
(mm)
サイズ
(mm2
外径
(mm)
荷姿 概算
質量
(kg/km)
固定用 SYM 3×0.2SQ
(2517)
0.2 1.1 0.09 4.8 100m
把巻き
30
SYM 3×0.3SQ
(2517)
0.3 1.3 0.14 5.1 35
SYM 3×0.5SQ
(2517)
0.5 1.6 0.18 5.8 50
SYM 3×0.75SQ
(2517)
0.75 1.9 0.25 6.5 60
SYM 3×1.25SQ
(2517)
1.25 2.3 0.43 7.4 90
可動用 SYM-FE 3×0.2SQ
(2517)
0.2 1.0 0.08 4.5 100m
把巻き
30
SYM-FE 3×0.3SQ
(2517)
0.3 1.3 0.1 5.1 35
SYM-FE 3×0.5SQ
(2517)
0.5 1.6 0.2 5.8 50
SYM-FE 3×0.75SQ
(2517)
0.75 1.7 0.27 6.0 60
SYM-FE 3×1.25SQ
(2517)
1.25 2.1 0.42 6.9 90

仕様・構造

UL StyleTYLE No.2501 105℃ 600V

ケーブル
種別
固定用ケーブル 可動用ケーブル
安全規格 UL Style No.2501 UL Style No.2501
定格温度・電圧 105℃,600V 105℃,600V
使用環境温度 0℃~50℃ 0℃~50℃
保存環境温度 -30℃~60℃ -30℃~60℃
環境対応 RoHS対応 RoHS対応
断面図 固定用ケーブル断面図 可動用ケーブル断面図
  • サイズにより介在がない場合があります。

UL StyleTYLE No.2517 105℃ 300V

ケーブル種別 固定用ケーブル 可動用ケーブル
安全規格 UL Style No.2517 UL Style No.2517
定格温度・電圧 105℃,300V 105℃,300V
使用環境温度 0℃~50℃ 0℃~50℃
保存環境温度 -30℃~60℃ -30℃~60℃
環境対応 RoHS対応 RoHS対応
断面図 固定用ケーブル断面図 可動用ケーブル断面図
  • サイズにより介在がない場合があります。

端末加工方法


  • ①3本のアース線をケーブルの中心に寄せ集める。

  • ②3本のアース線を均等に撚り合わせる。

  • ③撚り合わせたアース線がばらけることがないように、絶縁テープ又は熱収縮チューブで保護、絶縁処理をする。

  • プラグへの接続例

  • 端子台への接続例
