ロボット・FA用製品
高摺動並列ケーブル／伸縮動作対応ケーブル
VEYOR-CABLE®／VEYOR-SPケーブル
概要

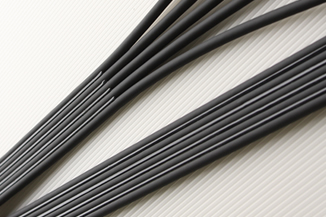

VEYOR-CABLE®（ベアケーブル）

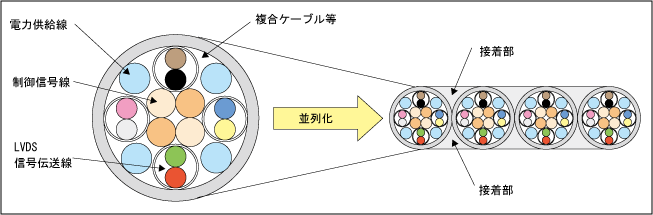

可動部用ケーブルやエアチューブなどを並列に接着加工した
カスタム対応のケーブルです。摺動性能に優れています。

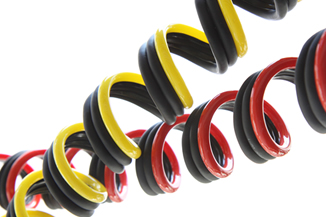

VEYOR-SPケーブル
可動部用ケーブルやVEYOR-CABLE をらせん状に加工した
ケーブルです。伸縮動作を必要とする用途に適しています。
特長
VEYOR-CABLE®（ベアケーブル）
- しなやかさと高摺動性を兼ね備えています。
- 接着加工によりケーブルの絡みを防止できます。（写真1）
- 長さによっては、ケーブルキャリアを使用せずに摺動させることが可能です。（写真2）
- 外径が異なるケーブル同士はもちろん、エアチューブや光ケーブルも接着可能です。
- 接着部、非接着部が任意に設定可能。敷設時のケーブル分岐や曲げが容易です。

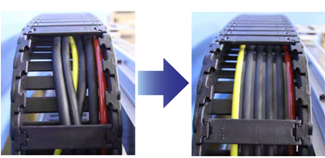

（写真1）ケーブルの絡み解消
（写真2）キャリアレスでの使用例
VEYOR-SPケーブル
- 可動機械の伸縮部、捻回部、屈曲部などで、省スペースな実装が可能です。
- 耐久性にすぐれた可動ケーブルを採用することで、優れた耐久性を発揮します。
- 反発弾性の強さも、ご要望に合わせて調整可能。ケーブルも含めて、ご用途にあった仕様をご提案します。
- 接着加工したVEYOR-CABLEによる加工にも対応します。
- コネクタ付けなど、端末加工のご要求にも対応します。

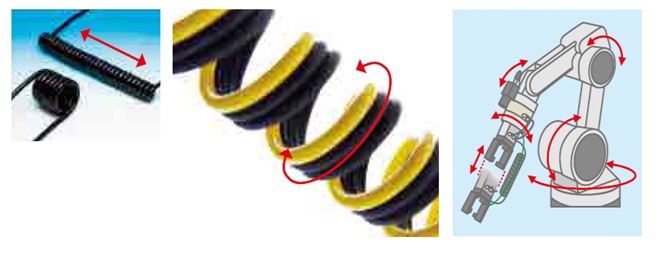

（写真3）伸縮・捻回 （写真４）ロボットによる適用例
用途
- ケーブルキャリア内配線など、U字移動屈曲負荷がかかるロボットや機械装置
- 工作機などのケーブル配線で伸縮性、収納性、可動性、耐ねじれ性を要求される部位
仕様
- 使用部材
- PVCまたはウレタンシースの各種可動用ケーブルおよびチューブ
- 代表例
- ・ORPケーブルシリーズ
- ・ORPスリムケーブルシリーズ
- ・ORP-Dケーブルシリーズ
- ・SYMケーブルシリーズ
- ・C5E（S-HFR）シリーズ
- ・ウレタンチューブφ4～φ10(黒色または青色)
その他、カスタムケーブルでも接着加工を承ります。
VEYOR-CABLE®（ベアケーブル）
| ケーブル | 指定によります。 ・外径の異なるケーブル同士の接着も対応可能です。 ・被覆がPVC、ウレタンのケーブルに対応します。 ・ケーブルの代わりにチューブや光ファイバなどとの組み合わせも可能です。 |
|---|---|
| 接着本数 | 最大幅150mmまでの本数 |
| 接着長 | 最大5500mm （これを超える長さについては別途ご相談ください） |
| 接着剤 | エラストマー系接着剤 |
VEYOR-SPケーブル
| ケーブル | 指定によります。 ロボットケーブルからカスタム設計の可動ケーブル、接着加工したVEYOR-CABLEなどでも対応可能です。 |
|---|---|
| カール長mm | 500mm以下 （500mmを超える場合は別途ご相談ください） |
| カール径mm | 10～60mm （ケーブル径やご要望の伸縮強さによります） |
| ストレート長m | 任意に設定できます。 |
- ※ 上記の寸法を超える加工のご希望は、当社営業までご相談ください。
構造例

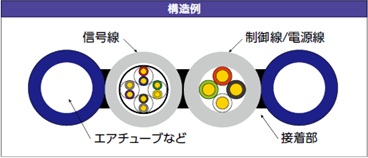

VEYOR-CABLE®（ベアケーブル）

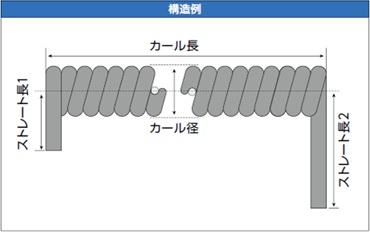

VEYOR-SPケーブル
