ロボット・FA用製品
耐熱高屈曲ロボットケーブル

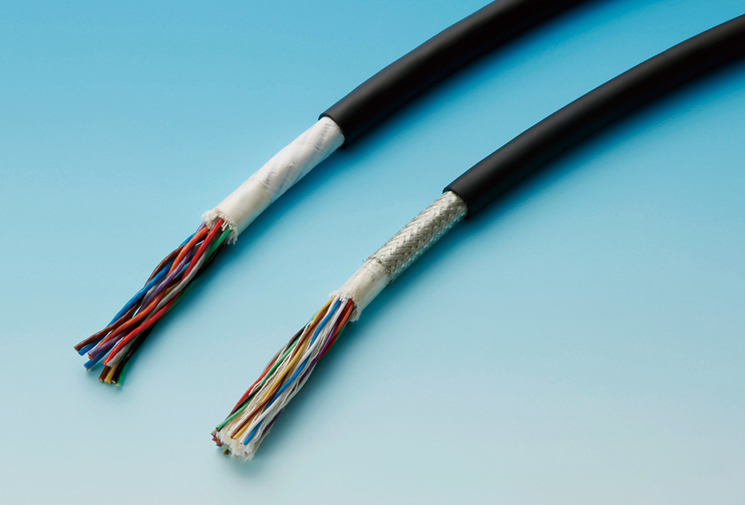

ORFケーブル・シリーズ
UL758 Style 2517（105℃、300V）
概要
- 定格電圧300Vに対応し、絶縁体にフッ素樹脂を使用することで耐熱性を高めたケーブルです。
特長
- 導体を細径素線とし、絶縁体にフッ素樹脂を使用することで屈曲特性を向上させ、ロボットなどの可動部用途に最適です。
- シースには耐油性材料を使用しています。
品名
例 シールドなしの場合
例 シールド付きの場合
仕様
材質・構成
| 導体 | すずめっき軟銅撚り線 |
|---|---|
| 絶縁体 | フッ素樹脂 |
| 絶縁体識別 | （付表-1）による |
| シールド | すずめっき軟銅線編組 |
| シース材 （シース色） |
耐熱・耐油性PVC（黒つや消し） |
| 難燃性 | VW-1 |
使用環境
| 適用 | 屋内、機器間および機器内の固定・可動部 |
|---|---|
| 使用 温度範囲 |
-10 ～ 105°C |
ラインアップ
| シールド有無 | ツイストペアタイプ |
|---|---|
| シールドなし | 導体サイズ：0.2～0.5mm² 対数：1～20対 |
| シールド付き | 導体サイズ：0.2～0.5mm² 対数：1～20対 |
許容曲げ半径
| 固定部 配線 |
ケーブル外径の4倍以上 |
|---|---|
| 可動部 配線 |
ケーブル外径の6倍以上（シールドなし） |
| ケーブル外径の8倍以上（シールド付き） |
適用規格
UL 758 Style 2517（定格：105°C、300V）
シース表示
性能
電気性能
| 導体断面積mm² | AWGサイズ | 導体抵抗 Ω／km（20°C） |
絶縁抵抗 MΩ・km（20°C） |
耐電圧V／min |
|---|---|---|---|---|
| 0.2 | 25 | 105以下 | 1500以上 | AC2000 |
| 0.3 | 23 | 72以下 | ||
| 0.5 | 21 | 44以下 |
可動性能
| モード | 性能 | 試験条件（※1） |
|---|---|---|
| 摺動屈曲 | 5,000万回以上 | ・曲げ半径：ケーブル外径の約6倍 ・摺動速度：70回／分 ・移動距離：350mm ・カウント：1往復を1回とカウント |
| 首振屈曲 | 2,000万回以上 | ・曲げ半径：ケーブル外径の約8倍 ・屈曲角度：±90° ・屈曲速度：40回／分 ・荷重：最小4.9N ・カウント：1往復を1回とカウント |
| 捻回 | 2,000万回以上 | ・捻回角度：±180° ・捻回速度：70回／分 ・間隔：500mm／100mm ・カウント：±180°1往復を1回とカウント |
- ※1 試験条件・方法は当社独自のものです。これらのデータは参考値であり、保証値ではありません。
ラインアップ
構造
| 導体 | 絶縁体 | 対数 （※3） |
シールドなし | シールド付き | ||||
|---|---|---|---|---|---|---|---|---|
| 断面積 mm2 |
AWG サイズ |
構成 本／mm |
外径 mm（※2） |
厚さ mm（※2） |
外径 mm（※2） |
仕上外径 mm（※2） |
仕上外径 mm（※2） |
|
| 0.2 | 25 | 40／0.08 | 0.6 | 0.2 | 1.0 | 1 | 3.9 | 4.4 |
| 2 | 5.7 | 6.2 | ||||||
| 3 | 6.2 | 6.7 | ||||||
| 4 | 6.4 | 6.9 | ||||||
| 5 | 7.2 | 7.7 | ||||||
| 6 | 7.7 | 8.2 | ||||||
| 7 | 8.0 | 8.5 | ||||||
| 8 | 8.8 | 9.3 | ||||||
| 10 | 10.5 | 11.0 | ||||||
| 12 | 11.5 | 12.0 | ||||||
| 15 | 11.0 | 11.5 | ||||||
| 20 | 12.0 | 12.5 | ||||||
| 0.3 | 23 | 3／20／0.08 | 0.8 | 0.25 | 1.3 | 1 | 4.5 | 5.0 |
| 2 | 6.8 | 7.3 | ||||||
| 3 | 7.3 | 7.8 | ||||||
| 4 | 8.1 | 8.6 | ||||||
| 5 | 8.7 | 9.2 | ||||||
| 6 | 9.5 | 10.0 | ||||||
| 7 | 10.0 | 10.5 | ||||||
| 8 | 11.0 | 11.5 | ||||||
| 10 | 12.5 | 13.0 | ||||||
| 12 | 14.5 | 15.0 | ||||||
| 15 | 14.0 | 14.5 | ||||||
| 20 | 15.5 | 16.0 | ||||||
| 0.5 | 21 | 3／33／0.08 | 1.1 | 0.25 | 1.6 | 1 | 5.1 | 5.6 |
| 2 | 7.9 | 8.4 | ||||||
| 3 | 8.9 | 9.4 | ||||||
| 4 | 9.8 | 10.5 | ||||||
| 5 | 11.0 | 11.5 | ||||||
| 6 | 11.5 | 12.5 | ||||||
| 7 | 12.5 | 13.0 | ||||||
| 8 | 13.5 | 14.0 | ||||||
| 10 | 16.0 | 16.5 | ||||||
| 12 | 17.5 | 18.0 | ||||||
| 15 | 17.0 | 17.5 | ||||||
| 20 | 19.5 | 20.0 | ||||||
- ※2 導体外径、絶縁体厚さ、絶縁体外径、仕上外径は標準値です。
- ※3 上表以外の対数につきましても対応可能ですのでお問い合わせください。

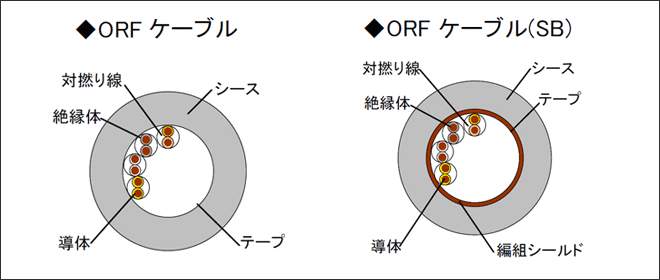

構造図
心線識別
| 対番号 | 絶縁体色 | 対番号 | 絶縁体色 | ||
|---|---|---|---|---|---|
| 第1種心線 | 第2種心線 | 第1種心線 | 第2種心線 | ||
| 1 | 青 | 白 | 11 | 青 | 黒 |
| 2 | 黄 | 茶 | 12 | 黄 | 灰 |
| 3 | 緑 | 黒 | 13 | 緑 | 橙 |
| 4 | 赤 | 灰 | 14 | 赤 | 白 |
| 5 | 紫 | 橙 | 15 | 紫 | 茶 |
| 6 | 青 | 茶 | 16 | 青 | 灰 |
| 7 | 黄 | 黒 | 17 | 黄 | 橙 |
| 8 | 緑 | 灰 | 18 | 緑 | 白 |
| 9 | 赤 | 橙 | 19 | 赤 | 茶 |
| 10 | 紫 | 白 | 20 | 紫 | 黒 |
