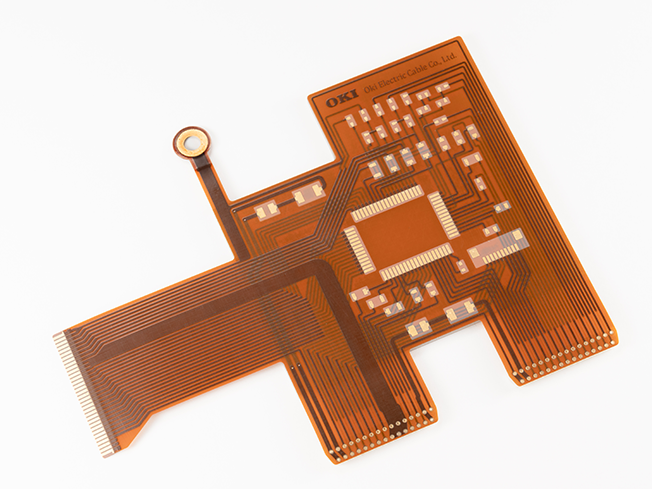

耐熱FPC
概要
高温環境下で連続使用できる耐熱性に優れたFPCです。
特長
150℃で1000時間経過した後も、電気特性に問題ありません。
また、絶縁材料の接着強度も維持します。
従来FPCのデザインルールをそのまま利用できます。
用途例

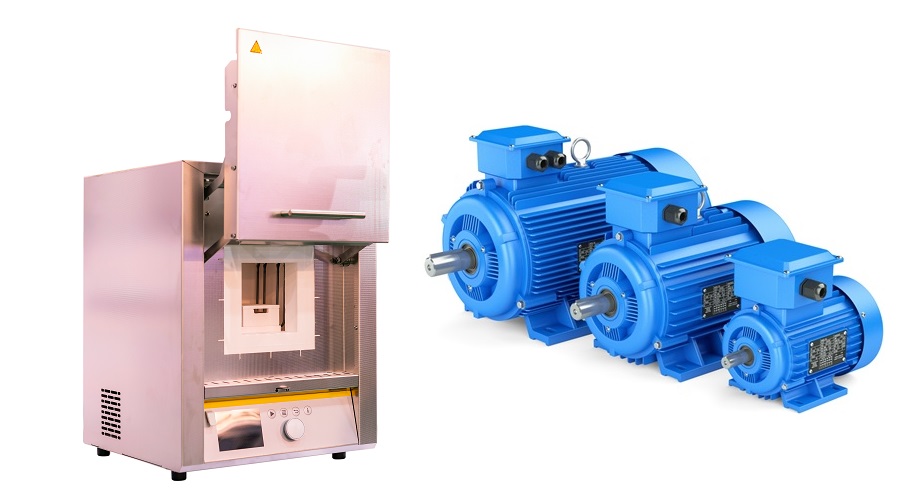

乾燥炉やモーターシステムなど自身が熱を出す装置等の配線材としてお使いいただけます。
製品仕様
項目
仕様
構造(層数)
片面(1層)、両面(2層)
最大配線長
450mm
特性例
項目
特性
条件

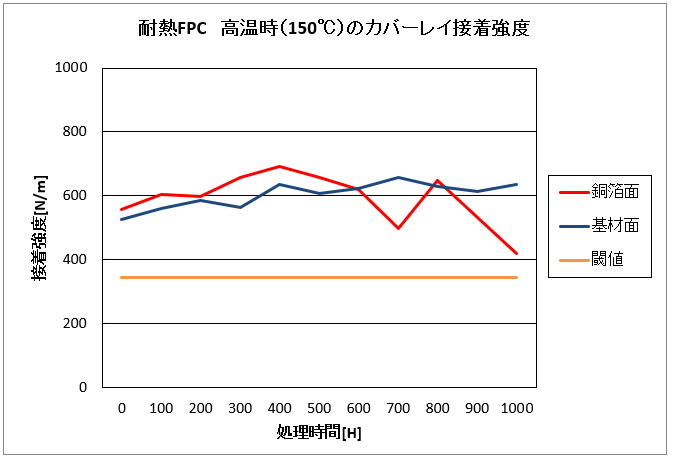

カバーレイ接着強度
344N/m以上
150℃
1000H
耐電圧
フラッシュオーバなどの異常無し
絶縁抵抗
1.0×10
5
MΩ以上

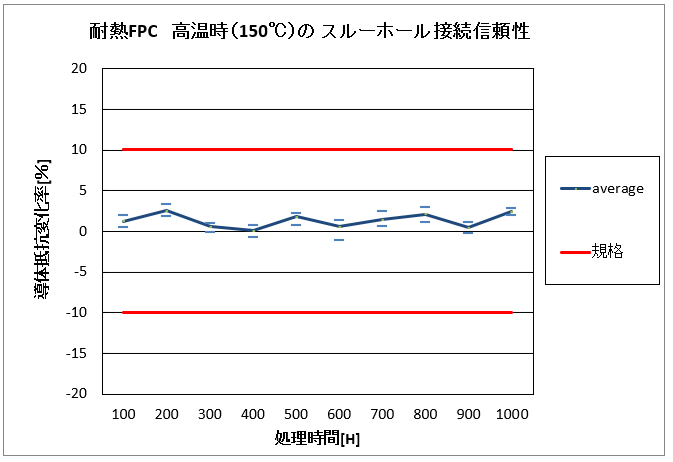

スルーホール接続信頼性
抵抗上昇率5%以下
ピール強度変化
導体抵抗変化
