フレキシブル基板（FPC）

耐屈曲性について

1.FPCの可動配線について

FPCはケーブル同様に可動配線として産業機器・民生機器を問わず、広く使われています。
FPCは他の配線材と比較すると、薄さ・軽さ・柔軟性・耐屈曲性・耐折性など、様々な特性に優れています。
優れた特性によって可動部の小型軽量化を実現し、電子機器の高機能化へ貢献してきました。
可動配線のFPCにおいて重要な特性である耐屈曲性について、以降ご紹介します。

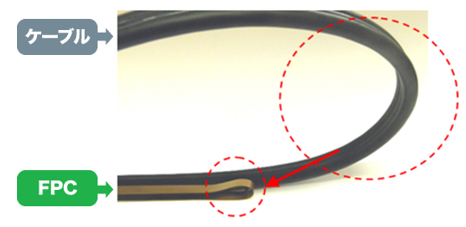

ケーブルなど他ハーネスと比較し極小Rでの屈曲可動が可能
FPCはケーブルと比較して、曲げ半径が小さい場合でも、優れた耐屈曲性を有します。

2.耐屈曲性の試験方法について

耐屈曲性の標準的な試験方法については、いくつかが規格化されています。当社では、IPC（Associstion Connecting Electronics Industries：米国のプリント回路業界団体）規格およびJIS規格に準拠し、試験を行っています。

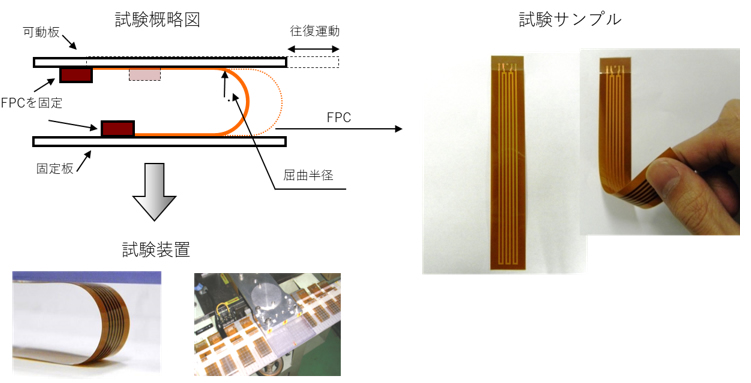

試験に関する図

試験では可動板を往復運動させることによって、FPCを屈曲させます。
FPCの導体抵抗を屈曲前後で測定し、導体抵抗の変化を観察します。
下記に紹介する耐屈曲性のデータは、導体抵抗上昇率10%を閾値として、到達するまでの屈曲回数を測定しています。

3.FPCの耐屈曲性について

FPCの耐屈曲性は、使用条件やFPCの構造など、様々な要因によって変動します。
本項目では、FPCのパターン幅、総厚、屈曲半径が異なる際の耐屈曲性をご紹介します。

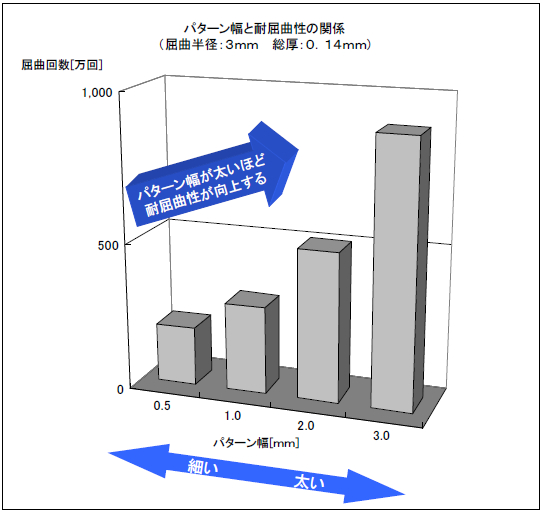

パターン幅と耐屈曲性の関係
※記載の内容は当社の試験に基づくものです。特性を保証するものではありません。

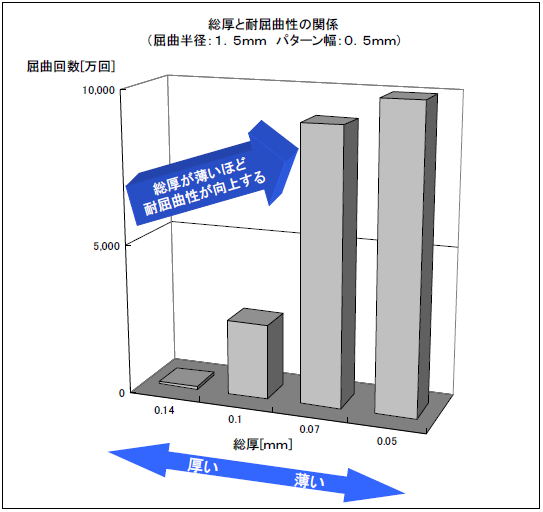

総厚と耐屈曲性の関係
※記載の内容は当社の試験に基づくものです。特性を保証するものではありません。

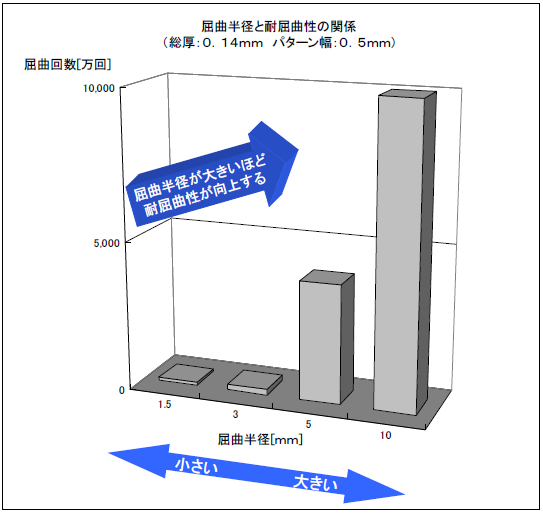

屈曲半径と耐屈曲性の関係
※記載の内容は当社の試験に基づくものです。特性を保証するものではありません。

4.FPC材料について

OKI電線では、お客様ご要望の耐屈曲性を満足するFPCをご提供するため、様々なFPC材料をご用意しています。

OKI電線の長年積み重ねられたノウハウより、お客様の使用条件に合わせた材料をご提案します。
お気軽にご相談ください。

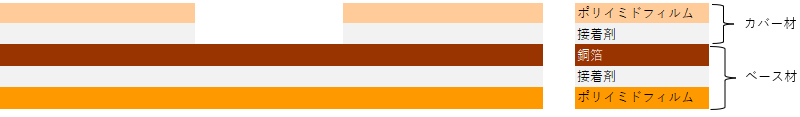

FPC構造図（片面構造）
片面FPC 構造例

当社FPC材料の一例

項目	材料	厚み
カバー材	ポリイミドフィルム	12.5µm、25µm、50µm
カバー材	接着剤	12.5µm、25µm、35µm
ベース材	銅箔	12µm、18µm、35µm
	接着剤	0µm（接着剤無し）、20µm
	ポリイミドフィルム	12.5µm、25µm、50µm

※ 上記以外の材料も可能です。詳細はご相談ください。
