フレキシブル基板（FPC）

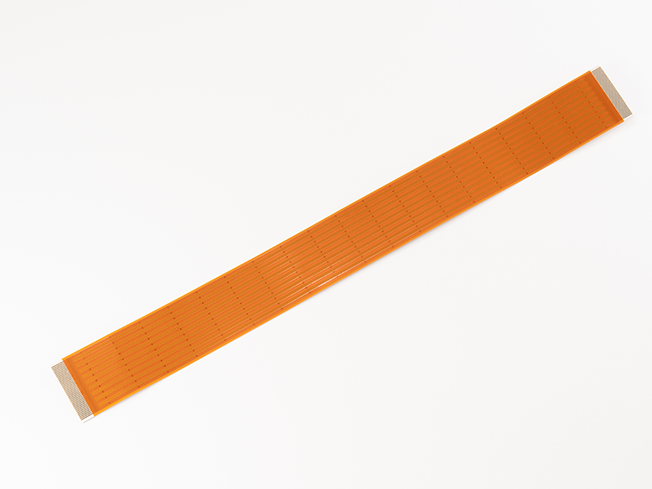

高速伝送FPC
概要
特性インピーダンスを整合することで、高速信号に対応したFPCです。
特長
- 高速信号以外に、電源、センサーモーター配線など異なる信号を1枚のFPCにまとめることができます。
- 用途に合わせ、耐屈曲性や耐ノイズ性などの特性を付与することもできます。
- 厚みは0.3mm以下と非常に薄く、柔軟性を持つため、僅かなスペースを利用して設置が可能です。
- ご要望により、製品の特性インピーダンス測定、損失、クロストークなど、各種伝送特性の測定も対応します。
- 高速伝送の詳細はこちらをご覧ください。 ⇒ 高速伝送について
用途例

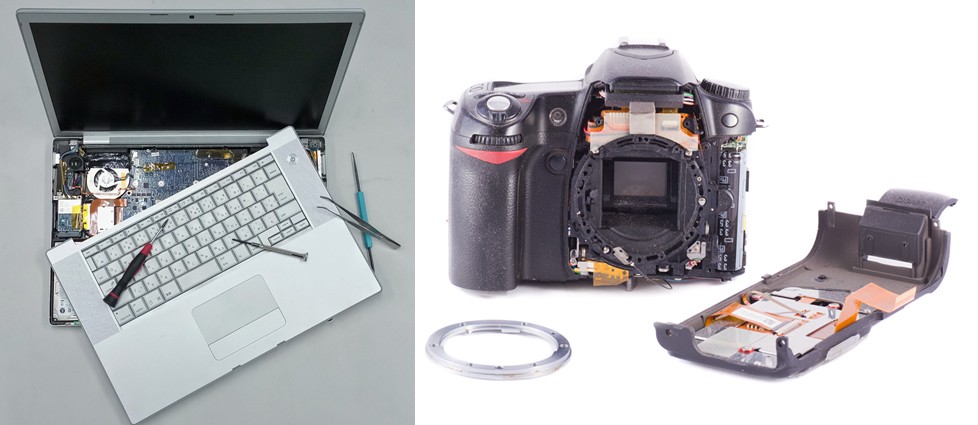

ノートパソコンやデジタルカメラなど、高速信号が必要な配線にお使いいただけます。
製品仕様
| 項目 | 仕様 |
|---|---|
| 構造（層数） | 片面（1層）、両面（2層）、多層（最大6層） |
| 基材 | ポリイミド、LCPなど |
| 伝送方式 | シングルエンド伝送、差動伝送 |
特性例

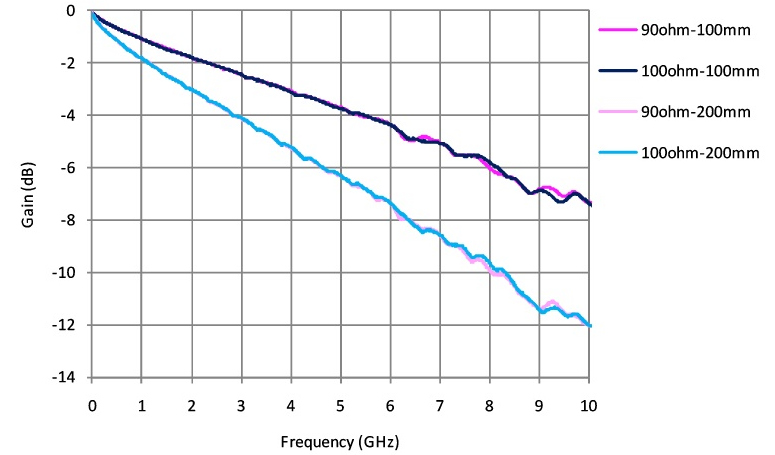

高速伝送FPC伝送損失
