フレキシブル基板（FPC）

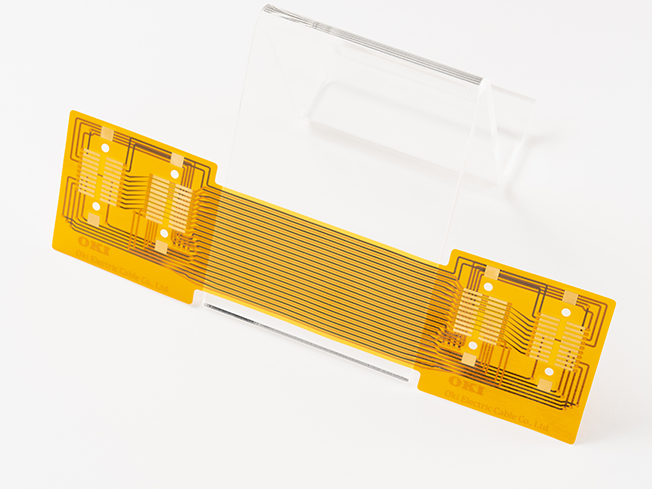

極薄柔軟多層FPC
概要

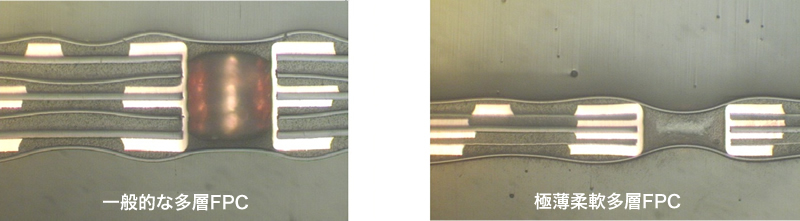

一般的な多層FPCと比べ配線密度はそのままに薄型化を実現したFPCです。
特長
- 薄型化40%を実現。
- 基材にはポリイミドを使用し薄型でありながら十分な信頼性を確保しています。
- 薄く、柔軟、低反発であることから組み込み性に優れています。

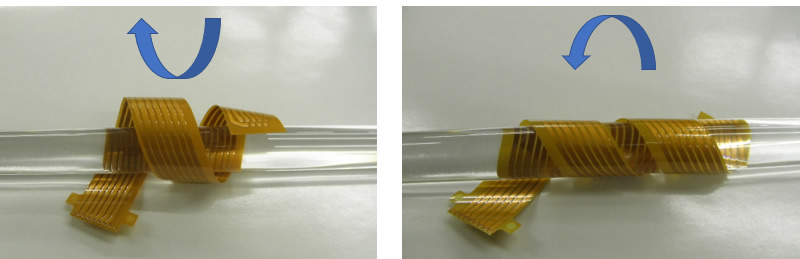

4層FPC 柔軟性の例（左：一般的な多層FPC／右：極薄柔軟多層FPC）
用途例

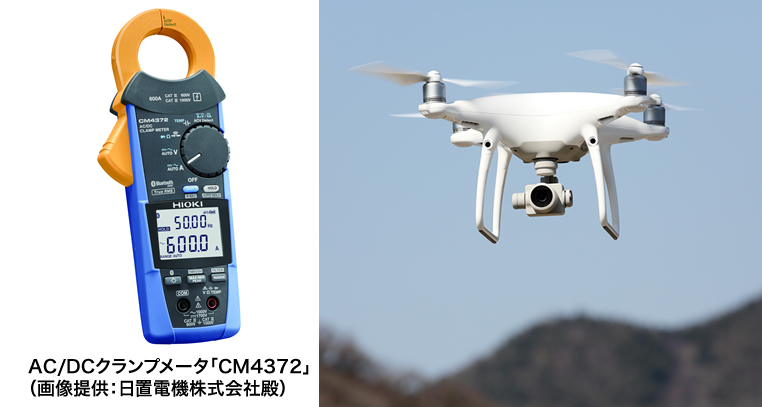

計測機器や制御機構など、高機能、高密度配線にお使いいただけます。
製品仕様
| 項目 | 仕様 |
|---|---|
| 構造（層数） | 3層、4層 |
| FPC厚 | 4層：200～260µm |
特性例
| 項目 | 内容 | 条件 | 特性 |
|---|---|---|---|
| スルーホール接続信頼性 | 温度サイクル | -65℃⇔125℃ 1,000サイクル | 異常なし |
| 層間絶縁性 | 恒温恒湿バイアス | 85℃85%RH 1,000H | ≧100MΩ |
| 折り曲げ耐性 | マンドレル試験 | R1.0mm 180°曲げ | ≧300回 |
