フレキシブル基板（FPC）

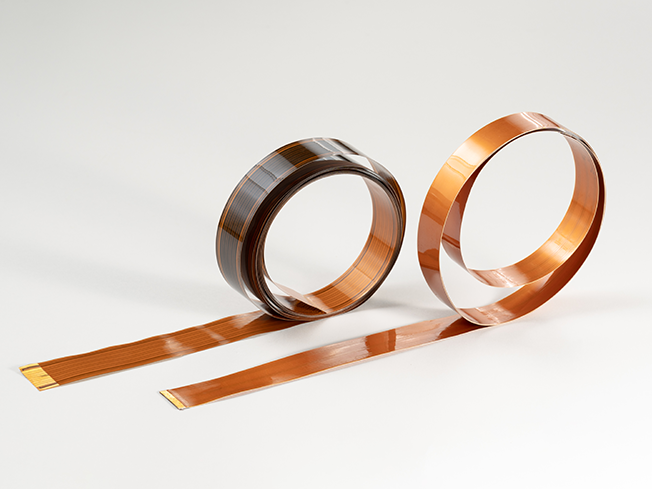

長尺高速伝送FPC
概要
高速信号の長距離伝送が可能なFPCです。
特長
- 伝送可能距離は一般的な高速伝送FPCの3倍以上。FPCの薄さ、軽さを保ちながらケーブル並みの長尺高速伝送が可能です。
- 低損失材料の採用と、独自のパターン設計によりUSB3.0規格で1mまでの伝送が可能です。
- ご要望により、製品の特性インピーダンス測定、損失、クロストークなど、各種伝送特性の測定も対応します。
- 高速伝送の詳細はこちらをご覧ください。 ⇒ 高速伝送について

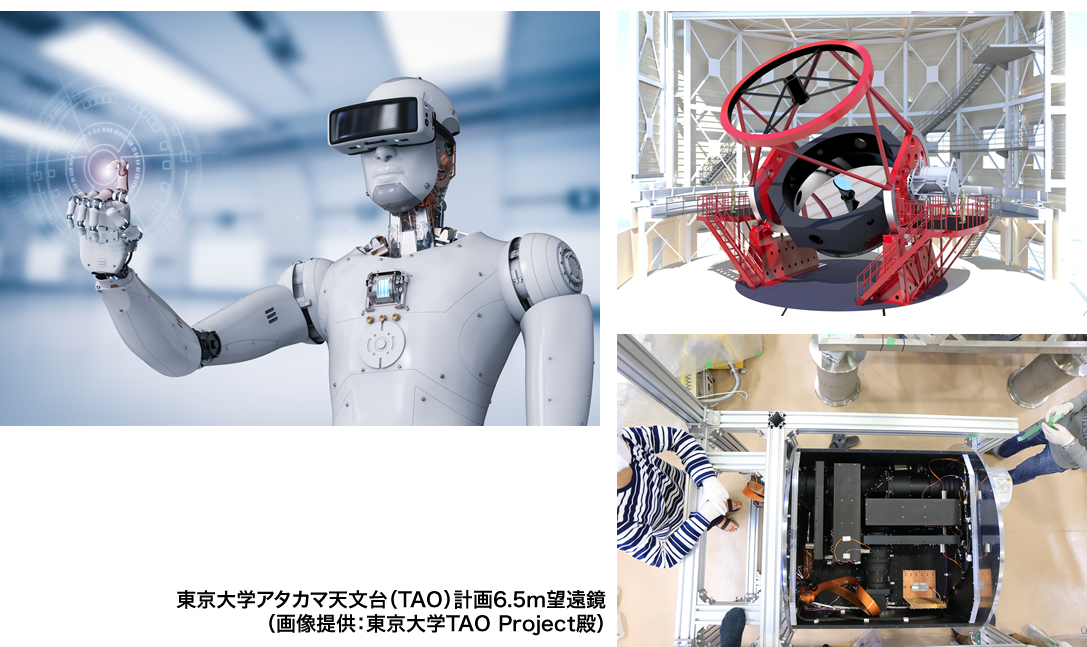

用途例
大型機器内などの高速信号が必要な配線にお使いいただけます。
また天文観測装置の配線にも採用されています。
製品仕様
| 項目 | 仕様 |
|---|---|
| 伝送方式 | シングルエンド伝送、差動伝送 |
| 最大伝送長 | 1m（USB3.0） |
| FPC厚 | 300µm（最大） |
特性例

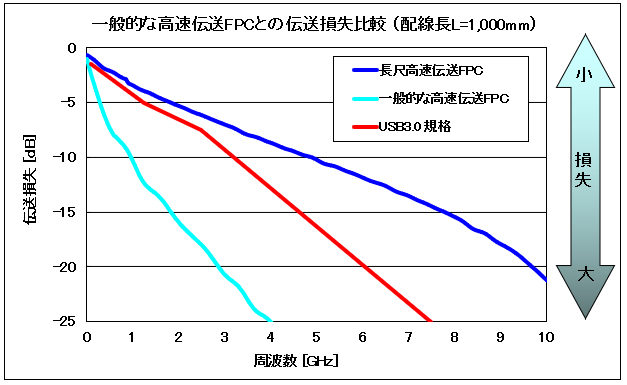

長尺高速伝送FPC（L＝1m）損失比較
